Cách Chọn Kích Thước Thang Máng Cáp Chuẩn Kỹ Thuật Cho Mọi Công Trình
Lựa chọn kích thước thang máng cáp là một trong những bước quan trọng khi thiết kế hệ thống cơ điện (M&E). Kích thước phù hợp giúp tối ưu không gian đi dây, đảm bảo khả năng chịu tải, thuận tiện cho việc bảo trì và giảm chi phí đầu tư. Ngược lại, nếu lựa chọn sai kích thước, hệ thống có thể gặp tình trạng quá tải, khó mở rộng hoặc lãng phí vật tư.

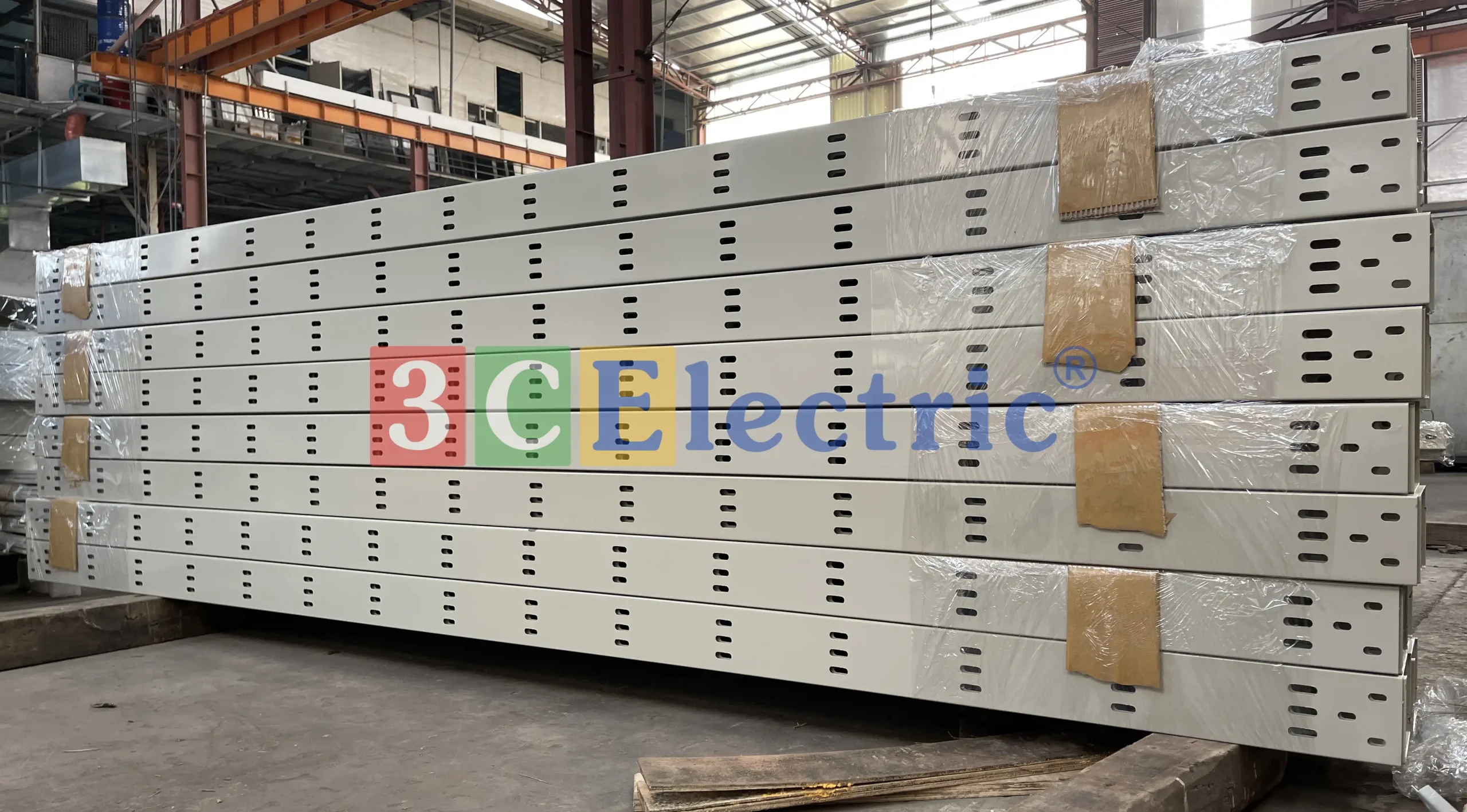

Là đơn vị có hơn 20 năm kinh nghiệm trong lĩnh vực sản xuất thang máng cáp, 3CElectric đã cung cấp giải pháp cho hàng nghìn công trình công nghiệp, nhà máy, trung tâm thương mại, bệnh viện và tòa nhà trên toàn quốc. Trong bài viết này, các kỹ sư của 3CElectric sẽ chia sẻ những tiêu chí quan trọng giúp bạn lựa chọn kích thước phù hợp ngay từ giai đoạn thiết kế.
1. Kích thước thang máng cáp là gì? Các thông số cần biết

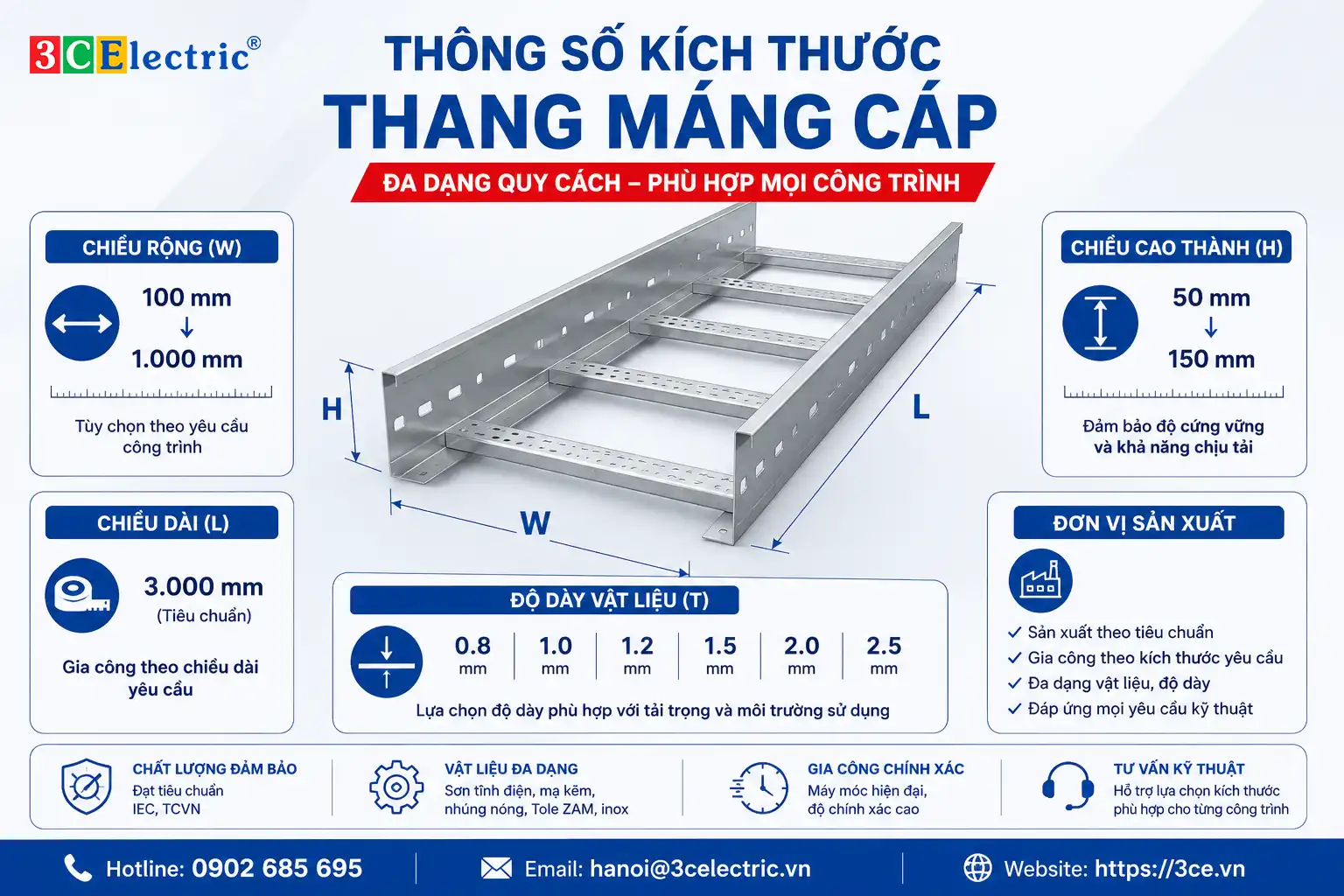

Kích thước thang máng cáp là tập hợp các thông số về chiều rộng (W), chiều cao thành (H), chiều dài (L) và độ dày vật liệu của hệ thống thang cáp hoặc máng cáp.
Tại 3CElectric, sản phẩm được sản xuất với nhiều quy cách khác nhau để đáp ứng đa dạng nhu cầu sử dụng:
- Chiều dài tiêu chuẩn: 3.000 mm.
- Chiều rộng: từ 100 mm đến 1.000 mm.
- Chiều cao thành: từ 50 mm đến 150 mm.
- Độ dày vật liệu: 0.8 mm, 1.0 mm, 1.2 mm, 1.5 mm, 2.0 mm và 2.5 mm.
2. Vì sao cần lựa chọn đúng kích thước thang máng cáp?
Kích thước thang máng cáp phù hợp giúp tăng khả năng chứa cáp
Mỗi hệ thống điện đều có số lượng và chủng loại cáp khác nhau. Nếu chọn thang máng cáp quá nhỏ, dây dẫn sẽ bị sắp xếp chật chội, gây khó khăn trong quá trình lắp đặt và bảo trì.
Ngược lại, lựa chọn kích thước phù hợp sẽ giúp hệ thống gọn gàng, khoa học và dễ dàng bổ sung thêm cáp khi cần.
Kích thước thang máng cáp ảnh hưởng đến khả năng chịu tải
Ngoài diện tích chứa cáp, tải trọng cũng là yếu tố rất quan trọng. Đối với các tuyến cáp động lực hoặc cáp có tiết diện lớn, cần lựa chọn chiều rộng, chiều cao và độ dày vật liệu phù hợp để tránh hiện tượng võng hoặc biến dạng trong quá trình sử dụng.
Chọn kích thước thang máng cáp đúng giúp tản nhiệt hiệu quả
Khi cáp điện hoạt động liên tục sẽ sinh nhiệt. Nếu mật độ cáp quá dày trong máng, nhiệt lượng khó thoát ra ngoài, ảnh hưởng đến tuổi thọ lớp cách điện và hiệu suất vận hành.
Thông thường, các kỹ sư chỉ bố trí khoảng 40–60% diện tích máng cáp, phần còn lại dành cho lưu thông không khí và khả năng mở rộng.
Lựa chọn kích thước thang máng cáp giúp tiết kiệm chi phí
Lựa chọn đúng kích thước thang máng cáp giúp:
- Giảm lượng vật liệu sử dụng.
- Tiết kiệm hệ giá đỡ và phụ kiện.
- Giảm chi phí vận chuyển.
- Rút ngắn thời gian thi công.
- Hạn chế việc thay đổi hệ thống sau này.
3. Các kích thước thang máng cáp phổ biến hiện nay
3CElectric sản xuất nhiều quy cách khác nhau để đáp ứng yêu cầu của từng công trình.
| Chiều rộng (mm) | Chiều cao (mm) | Ứng dụng |
|---|---|---|
| 100 | 50 | Hệ thống điện dân dụng, văn phòng nhỏ |
| 150 | 50 | Chiếu sáng, điều khiển |
| 200 | 100 | Nhà xưởng vừa và nhỏ |
| 300 | 100 | Nhà máy sản xuất |
| 400 | 100 | Trung tâm thương mại, tòa nhà |
| 500 | 100 | Nhà máy quy mô lớn |
| 600 | 100 | Hệ thống điện tổng |
| 800–1000 | 100–150 | Khu công nghiệp, dự án hạ tầng |
4. Cách chọn kích thước thang máng cáp phù hợp
4.1 Dựa trên số lượng cáp
Đây là tiêu chí đầu tiên cần xem xét. Nếu hệ thống chỉ có vài tuyến cáp chiếu sáng, có thể sử dụng máng cáp kích thước nhỏ. Tuy nhiên, đối với các nhà máy có nhiều tuyến cáp động lực, cáp điều khiển và cáp tín hiệu, cần lựa chọn kích thước lớn hơn để đảm bảo khoảng cách bố trí hợp lý. Các kỹ sư của 3CElectric luôn khuyến nghị không sử dụng hết toàn bộ diện tích chứa cáp, nhằm tạo khoảng dự phòng cho việc nâng cấp trong tương lai.
4.2 Dựa trên tiết diện và đường kính cáp
Không phải tất cả các loại cáp đều chiếm cùng một diện tích.
Ví dụ:
- Cáp điều khiển thường có đường kính nhỏ.
- Cáp động lực hạ thế có kích thước lớn hơn.
- Cáp trung thế hoặc cáp chống cháy có bán kính uốn lớn.
4.3 Dựa trên tải trọng của hệ thống
Ngoài kích thước, tải trọng còn quyết định độ dày vật liệu. Tại 3CElectric, sản phẩm được sản xuất với độ dày từ 0.8 mm đến 2.5 mm, phù hợp với từng yêu cầu sử dụng. Đối với công trình có tải trọng lớn hoặc khoảng cách giữa các giá đỡ dài, nên ưu tiên vật liệu dày hơn để tăng khả năng chịu lực.
4.4 Dựa trên không gian lắp đặt
Mỗi công trình có điều kiện thi công khác nhau.
Nhà máy sản xuất: có không gian rộng, phù hợp với các tuyến thang cáp lớn, nhiều tầng.
Tòa nhà văn phòng: ưu tiên máng cáp có chiều cao thành vừa phải để tiết kiệm không gian trần kỹ thuật.
Trung tâm dữ liệu (Data Center): cần bố trí riêng từng tuyến cáp nguồn và cáp tín hiệu nhằm giảm nhiễu điện từ và thuận tiện cho việc bảo trì.
4.5 Dự phòng cho khả năng mở rộng
Đây là yếu tố thường bị bỏ qua trong nhiều dự án. Nếu ngay từ đầu lựa chọn đúng kích thước thang máng cáp và dự phòng khoảng 20–30% diện tích trống, doanh nghiệp sẽ tiết kiệm đáng kể chi phí khi mở rộng dây chuyền hoặc bổ sung thiết bị.
5. Lựa chọn vật liệu phù hợp với môi trường
Ngoài kích thước, vật liệu cũng ảnh hưởng trực tiếp đến tuổi thọ sản phẩm.
3CElectric hiện cung cấp nhiều dòng sản phẩm như:
- Thang máng cáp sơn tĩnh điện.
- Thang máng cáp mạ kẽm điện phân.
- Thang máng cáp mạ kẽm nhúng nóng.
- Thang máng cáp Tole ZAM.
- Thang máng cáp inox.
6. Những sai lầm thường gặp khi chọn kích thước thang máng cáp
Chỉ quan tâm đến giá thành
Nhiều đơn vị lựa chọn kích thước nhỏ để giảm chi phí ban đầu. Tuy nhiên, điều này dễ dẫn đến tình trạng quá tải và phải thay thế toàn bộ hệ thống sau một thời gian sử dụng.
Không tính đến khả năng mở rộng
Khi nhà máy mở rộng sản xuất, việc bổ sung thêm cáp sẽ rất khó khăn nếu hệ thống không còn diện tích dự phòng.
Chọn sai độ dày vật liệu
Độ dày không phù hợp có thể làm giảm khả năng chịu tải và ảnh hưởng đến tuổi thọ của thang máng cáp.
Không tham khảo đơn vị sản xuất
Việc trao đổi với nhà sản xuất ngay từ giai đoạn thiết kế sẽ giúp lựa chọn đúng kích thước, vật liệu và phụ kiện, tránh phát sinh chi phí trong quá trình thi công.
7. Vì sao nên lựa chọn thang máng cáp 3CElectric?
3CElectric là đơn vị trực tiếp thiết kế và sản xuất thang máng cáp theo tiêu chuẩn chất lượng, đáp ứng nhu cầu của nhiều dự án trên toàn quốc.
Những ưu điểm nổi bật gồm:
- Hơn 20 năm kinh nghiệm trong lĩnh vực cơ điện.
- Sản xuất trực tiếp tại nhà máy với hệ thống máy móc hiện đại.
- Đa dạng vật liệu: sơn tĩnh điện, mạ kẽm điện phân, mạ kẽm nhúng nóng, Tole ZAM và inox.
- Kích thước tiêu chuẩn hoặc gia công theo yêu cầu.
- Đầy đủ phụ kiện đồng bộ.
- Hỗ trợ tư vấn kỹ thuật, bản vẽ và giải pháp phù hợp cho từng công trình.
- Sản phẩm được ứng dụng tại nhà máy, khu công nghiệp, trung tâm thương mại, bệnh viện, trường học và nhiều dự án hạ tầng trên cả nước.
8. Câu hỏi thường gặp
Kích thước thang máng cáp nào được sử dụng nhiều nhất?
Các kích thước như 100 × 50 mm, 200 × 100 mm, 300 × 100 mm và 400 × 100 mm được sử dụng phổ biến trong các công trình dân dụng và công nghiệp.
Có nên đặt hàng theo kích thước riêng không?
Có. Đối với các dự án đặc thù hoặc yêu cầu kỹ thuật riêng, 3CElectric nhận gia công theo bản vẽ và kích thước yêu cầu, giúp tối ưu không gian lắp đặt và giảm chi phí phát sinh.
Làm thế nào để chọn đúng kích thước?
Bạn cần xác định số lượng cáp, loại cáp, tải trọng, điều kiện môi trường và kế hoạch mở rộng trong tương lai. Nếu chưa có kinh nghiệm, nên tham khảo ý kiến từ đơn vị sản xuất để được tư vấn giải pháp phù hợp.
9. Kết luận
Lựa chọn đúng kích thước thang máng cáp là yếu tố quan trọng giúp hệ thống điện vận hành an toàn, ổn định và tiết kiệm chi phí trong dài hạn. Việc tính toán dựa trên số lượng cáp, tải trọng, không gian lắp đặt và nhu cầu mở rộng sẽ giúp bạn tránh được nhiều rủi ro trong quá trình thi công cũng như vận hành.
Với hơn 20 năm kinh nghiệm, 3CElectric cung cấp đa dạng các dòng thang máng cáp như sơn tĩnh điện, mạ kẽm điện phân, mạ kẽm nhúng nóng, Tole ZAM và inox, cùng khả năng gia công theo kích thước yêu cầu. Đội ngũ kỹ sư của chúng tôi luôn sẵn sàng tư vấn giải pháp phù hợp cho từng dự án, từ công trình dân dụng đến các nhà máy và khu công nghiệp quy mô lớn.
