Phân biệt tủ điện tổng và tủ phân phối – Kiến thức cần biết khi thiết kế hệ thống điện

Phân biệt tủ điện tổng và tủ phân phối. Trong bất kỳ công trình công nghiệp hoặc dân dụng nào, tủ điện là thành phần không thể thiếu. Tuy nhiên, không phải ai cũng hiểu rõ sự khác biệt giữa tủ điện tổng (MDB) và tủ điện phân phối (DB). Bài viết này sẽ giúp bạn nắm rõ vai trò, đặc điểm và cách lựa chọn chính xác hai loại tủ điện này trong hệ thống điện.

1. Tủ điện là gì?

Tủ điện là thiết bị trung gian dùng để bảo vệ, điều khiển và phân phối nguồn điện trong một hệ thống. Tùy theo vị trí và chức năng, tủ điện có thể được phân thành nhiều loại như:

• Tủ điện tổng
• Tủ phân phối
• Tủ điều khiển
• Tủ ATS, tủ bù công suất…

Hai loại phổ biến nhất và dễ nhầm lẫn nhất là tủ điện tổng (Main Distribution Board – MDB) và tủ điện phân phối (Distribution Board – DB).

2. Tủ điện tổng (MDB) là gì?

Tủ điện tổng, hay còn gọi là tủ phân phối chính, là điểm tập trung nguồn điện đầu vào từ lưới điện hoặc máy phát, sau đó phân phối đến các tủ phân phối hoặc tải lớn.

Cấu tạo cơ bản:

• ACB hoặc MCCB tổng (Main Circuit Breaker)
• Các MCCB nhánh
• Thiết bị đóng cắt, đo đếm
• Thanh cái (busbar)
• Vỏ tủ chắc chắn, kích thước lớn

Chức năng:

• Cung cấp nguồn chính cho toàn bộ hệ thống điện
• Bảo vệ hệ thống khỏi sự cố như quá tải, ngắn mạch
• Đo lường và kiểm soát điện năng tiêu thụ tổng thể

Vị trí sử dụng:

• Đặt gần trạm biến áp, máy phát điện, đầu nguồn hệ thống
• Thường có công suất lớn, phù hợp cho nhà máy, khu công nghiệp, tòa nhà cao tầng

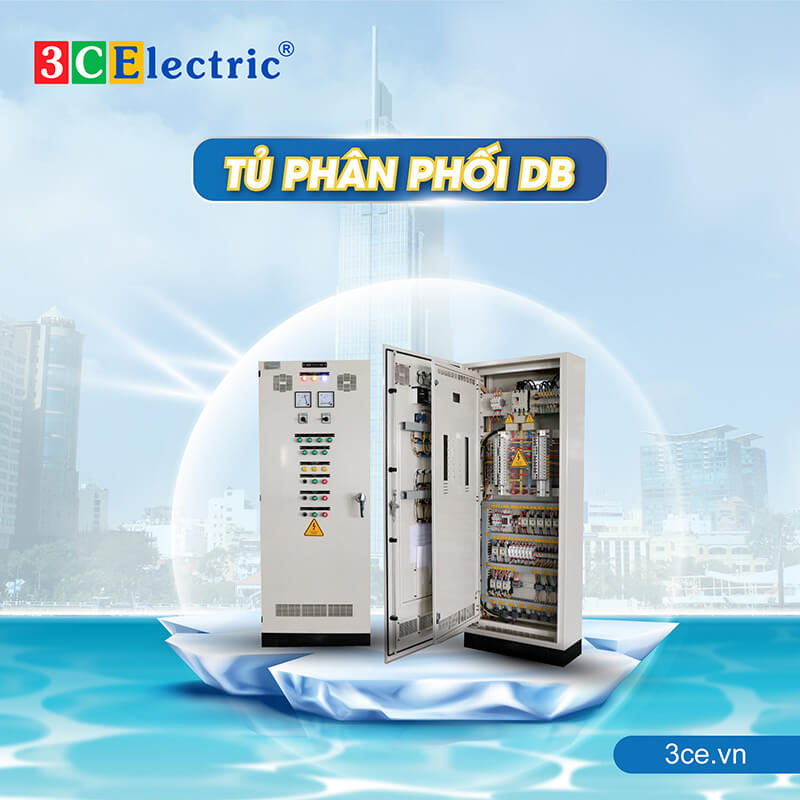

3. Tủ phân phối (DB) là gì?

Tủ điện phân phối là nơi nhận nguồn từ tủ điện tổng hoặc các nhánh, sau đó chia nhỏ nguồn điện cho từng khu vực, tầng lầu, hoặc hệ thống tải riêng biệt.

Cấu tạo cơ bản:

• CB tép (MCB) hoặc RCBO cho từng nhánh
• Thiết bị đóng cắt, bảo vệ nhánh tải
• Vỏ tủ nhỏ gọn, dễ lắp đặt

Chức năng:

• Phân phối điện cho từng khu vực nhỏ trong hệ thống
• Đảm bảo bảo vệ riêng cho từng tải nhánh
• Dễ dàng kiểm soát và bảo trì từng khu vực khi có sự cố

Vị trí sử dụng:

• Các tầng lầu, khu vực riêng biệt trong tòa nhà, văn phòng
• Kết nối đến tủ tổng để chia tải

4. Bảng so sánh tủ tổng và tủ phân phối

Tiêu chí	Tủ điện tổng (MDB)	Tủ phân phối (DB)
Vị trí	Đặt đầu nguồn hệ thống	Đặt ở các khu vực, tầng lầu
Công suất	Lớn	Nhỏ hơn
Thiết bị chính	ACB/MCCB, busbar	MCB, RCBO
Chức năng chính	Cấp và bảo vệ nguồn chính	Phân phối và bảo vệ nhánh điện
Độ phức tạp	Cao, cần thiết kế kỹ	Đơn giản hơn
Kích thước	Lớn, cồng kềnh	Nhỏ gọn, dễ lắp đặt
Ứng dụng	Nhà máy, trạm biến áp, khu công nghiệp	Văn phòng, khu dân cư, chung cư

5. Tại sao cần phân biệt rõ tủ tổng và tủ phân phối?

• Thiết kế hệ thống hiệu quả: Phân bố tải điện hợp lý, tránh quá tải
• Tiết kiệm chi phí: Tối ưu thiết bị, tránh lãng phí
• An toàn điện: Bảo vệ tối đa cho thiết bị và người dùng
• Thuận tiện bảo trì: Kiểm tra và sửa chữa dễ dàng

6. Cách lựa chọn tủ điện phù hợp

• Công suất hệ thống
• Loại tải và số lượng thiết bị
• Không gian lắp đặt
• Mức độ tự động hóa và điều khiển

7. Giải pháp tủ điện từ 3CElectric

3CElectric cung cấp các dòng tủ điện tổng và tủ phân phối phù hợp mọi công trình:

• Thiết kế linh hoạt – tối ưu kỹ thuật
• Sản xuất theo tiêu chuẩn quốc tế
• Giao hàng tận nơi – hỗ trợ kỹ thuật
• Bảo hành lâu dài – dịch vụ hậu mãi chuyên nghiệp
