Thông số kỹ thuật chi tiết của Nhà trạm Shelter Hub 3C-HUB2700W2580D2980T60:
1. Kích thước Nhà trạm Shelter Hub:
- Kích thước bao ngoài : 2700x2580x2980 (+_1%)
- Kích thước lòng trong: 2460x2430x2830 (+_1%) (Kích thước hữu dụng).
- Kích thước tim móng Shelter là W2380 x D2780mm
- Cách nhiệt cao.
- Chống nước, chống bui: tương đường IP55
- Độ nghiêng mái 5%.
- Chỉ tiêu an toàn: Chống tháo 100% từ bên ngoài.
- Chỉ tiêu cách nhiệt, cách âm: Cách nhiệt trên 95% (ở môi trường 0-70 độ C)
- Hệ thống vách bao, hệ thống mái làm bằng Tole mạ mầu hợp kim nhôm kẽm (Aluzinc) lên đến 95% diện tích bề mặt, tole mạ mầu hợp kim nhôm kẽm theo công nghệ hợp kim lớp sơn mầu trắng (ghi sáng), hệ thống khung đáy mạ kẽm nhúng nóng.
- Thời gian sử dụng 20 năm, chu trình bảo dưỡng tối thiểu 3 năm/lần.
2. Khung sàn
- Thép sàn chế tạo bằng thép CT38 hoặc tương đương có độ dày từ 2- 4mm, dập, gấp định hình C120x120x65x4, mạ kẽm nhúng nóng.
- Các thanh tăng cứng khung sàn chế tạo bằng thép CT38 hoặc tương đương, có độ dày từ 2- 2,5mm, dập, gấp định hình C120x50x2.5, mạ kẽm nhúng nóng.
3. Tấm sàn
- Sàn nhà gồm 03 tấm, mỗi tấm gồm mặt trên làm bằng thép mạ kẽm hoặc tôn ZAM dày 1,2 mm. Giữa 2 lớp sàn là lớp PU (Polyurethan) cách nhiệt có độ dầy 50 mm và tỷ trọng 50kg/m3, phía trong giáp mặt trên tấm sản có thanh tăng cứng hình chữ Z, tăng liên kết PU với mặt trong kim loại, mặt dưới bằng tôn mạ màu, tải trọng sàn đạt 900Kg/m2.
4. Tấm trải sàn
- Tấm trải sàn tiêu chuẩn PVC Simili dày 1,2/1,6mm (loại chống cháy lan, chống trơn trượt).
- Hệ thống nẹp cố định tấm trải sàn (Thép CT38 mạ kẽm công nghiệp – dày 1,5mm)
5. Cột Góc
- Cột góc được đúc thành khối cứng V140/175, hai mặt ngoài bằng tôn mạ màu dày 0,8mm, lớp giữa bằng PU có tỷ trọng 50kg/m3. Cột góc có độ dày bằng tấm vách và có khả năng cách nhiệt tương đương. Đảm bảo cho shelter không bị tổn thất nhiệt ở các mối ghép.
- Cột góc liên kết với tấm vách bằng các khe ghép âm dương, đảm bảo cho hệ vách được tạo thành một khối đồng nhất.
6. Tấm vách ghép xung quanh Shelter HUB
- Tấm vách 3 lớp, Hai lớp ngoài bằng tole mạ mầu có cán sáng tăng cứng, lớp giữa bằng PU tỷ trọng 50kg/m3, độ dày tấm 60mm (±2%).
- Có gân tăng cứng bề mặt và tăng bám dính
- Có tăng cứng ở bên trong các đầu tấm.
- Có xương tăng cứng U50x50 ở đầu tấm bên trong tăng chịu lực
- Đầu dưới tấm vách liên kết với hệ khung đế bằng Bulong M8 cổ vuông, chống tháo từ bên ngoài.
- Đầu trên tấm vách có hèm chờ sẵn để liên kết với tấm nóc.
7. Khung cửa và cánh cửa
- Khung cửa được chế tạo bằng thép mạ kẽm CT38 hoặc tương đương, dập định hình có máng nước trong kết cấu dùng cho Outdoor, định hình đảm bảo tính cứng vững.
- Cánh cửa được làm gồm 03 lớp giống như kết cấu tấm vách bao( 02 lớp ngoài cùng làm bằng tôn mạ mầu AZ30 gấp cạnh tăng cứng cho cả 4 cạnh và lớp cách nhiệt PU ở giữa có tỷ trọng 50Kg/m3. Chiều dầy tổng thể của cánh cửa 42mm (±3%)., bản lề cánh cửa được đúc chìm vào trong cánh cửa luôn đảm bảo sự chắc chắn và an toàn về mặt an ninh.
- Toàn bộ khung cửa được sơn tĩnh điện màu ghi sáng.
- Hệ thống khung và cánh cửa được thiết kế chịu được nước, chống thấm nước từ ngoài vào.
- Kích thước khung cửa: 2000x1122x60 mm
- Kích thước cửa: 1980x964x42 mm; Zoăng cửa Outdoor
- Liên kết lên khung 3 bản lề Inox, các bản lề phải thiết kế đảm bảo chắc chắn, chống phá chống tháo.
- Mặt trong cánh có giá để tài liệu kích thước: Rộng 350m x Cao 250mm x Sâu 20mm.
8. Khóa cửa
- Khoá cửa thiết kế chốt bẩy tạo lực ép khi đóng (Ép sát cánh cửa vào Zoang), có hộp che khoá chống cắt, chống nước, các phụ kiện hệ thống kháo được mạ kẽm nhúng nóng.
9. Lỗ cáp nhập trạm Shelter
- Lỗ cắt để chờ: W180xL280mm, không cắt trước.
10. Lỗ hút gió vào
- 01 lỗ hút gió vào kích thước W340xL170mm gắn 02 quạt hút được bố trí tại tấm vách bên trái cách mặt sàn 400mm
11. Lỗ hút gió ra
- 01 lỗ hút gió vào kích thước W340xL170mm gắn 02 quạt hút được bố trí tại tấm vách bên phải cách mặt sàn 1800mm
12. Chân đế
- Có 04 bộ mặt bích 270x270; dày 4mm được đột 04 lỗ bắt bu lông D=17mm ( Lắp bằng phương pháp Bulong nở lên đầu cột hoặc dầm bê tông, bề mặt bê tông phẳng)
13. Hệ thống mái
- Mái chính gồm 02 tấm, mỗi tấm 03 lớp, 02 lớp ngoài được chế tạo bằng Tole mạ mầu AZ30( Tiêu chuẩn JIS G3312, loại công nghệ hợp kim lớp: Mạ mầu-Nhôm-Kẽm-CT38-Kẽm-Nhôm-mạ mầu - Tole Aluzinc) độ dày 0,4-0,5mm, màu trắng, được gấp thành từng tấm. Lớp giữa được bơm PU (Polyurethan) được thiết kế độ nghiêng trực tiếp trên tấm nóc 70/50mm (độ dày cả viền bao là 110/90), tỷ trọng 50Kg/m3.
- Các tấm được liên kết với nhau bởi các hèm cài. Tăng chỉnh độ kín khít giữa các tấm băng bulong kéo vam, không dột nước, chắc chắn, dễ thi công lắp đặt.
- Hệ thống ke trong liên kết giữa toàn bộ tấm vách và toàn bộ viền nóc giúp cho vách và nóc tạo thành 1 khối và kín khít tuyệt đối.
14. Phụ kiện lắp đặt nhà trạm Shelter Hub
- 05 hộp keo silicon Outdoor, chống tia tử ngoại, chống thấm, 01 băng keo cao su non 3M chịu nhiệt 3000x50x3mm, bulong đồng bộ các loại dùng trong lắp ghép nhà trạm.
- Có 01 khóa để khóa cửa nhà trạm (Loại khoá số Outdoor)
- Cầu thang ra vào nhà trạm có kích thước 785x1400mm chế tạo bằng thép CT38 hoặc tương đương, chế tạo định hình dày 2,0mm gồm 4 bậc, đảm bảo an toàn, chống tháo trộm. Chiều dài căn chỉnh theo thực tế móng (bản vẽ móng kèm theo). Có khóa ốc chỉnh độ cao thang cáp với sàn. Toàn bộ cầu thang được mạ kẽm nhúng nóng.
- Hệ thống mái phụ gồm: Hệ thống kèo được làm bằng thép mạ kẽm CT38 hoặc tương đương dày 2mm, xà gồ bằng thép hộp 40x40x1,5mm. Tôn mái bằng tôn mạ màu dày 0,45mm.
15. Hệ thống thông gió của Shelter Hub
- Gồm 01 hộp quạt kép có công suất >960m3/h có chông hắt, chông côn trùng, có chớp lật 1 chiều chống thất thoát nhiệt khi không vận hàng (02 quạt Sanyo Denki Nhôm 140x140, DC 48V/01 hộp) làm chức năng Hút và 01 hộp quạt kép tương tự làm nhiệm vụ đẩy khí nóng ra ngoài
16. Hệ thông giá đỡ, bảo vệ điều hoà
- Khung giá đỡ cục nóng điều hoà bằng thép CT38 hoặc tương đương dày 2.2-2,5 mm mạ kẽm nhúng nóng hoặc sơn tĩnh điện, có khả năng đưa lên cao hoặc hạ xuống thấp. Có 02 lồng bảo vệ điều hòa có chức năng chống tháo từ bên ngoài.

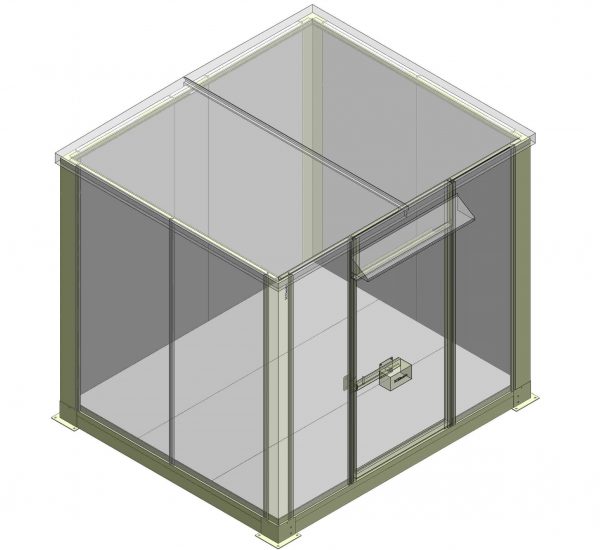

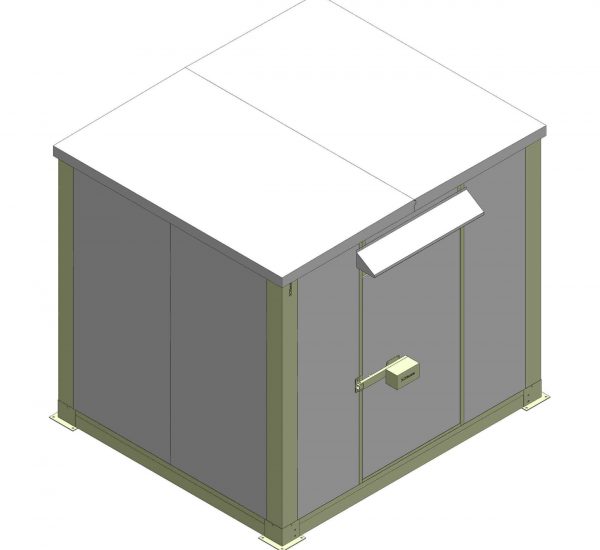

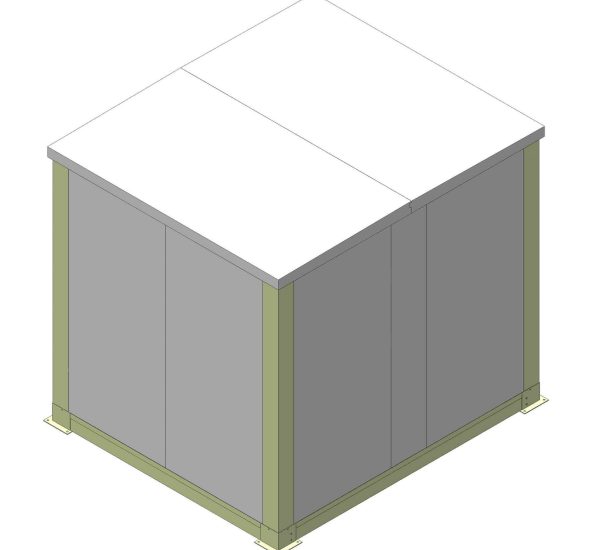

Dưới đây là một số hình ảnh về Shelter 3C-HUB2700W2580D2980T60:
