Tủ Điện Công Tơ Là Gì? Cấu Tạo, Chức Năng Và Ứng Dụng Trong Hệ Thống Điện

Trong các công trình dân dụng, tòa nhà thương mại, nhà máy và khu công nghiệp, việc đo đếm và quản lý điện năng tiêu thụ đóng vai trò vô cùng quan trọng. Đây chính là lý do tủ điện công tơ ngày càng được sử dụng phổ biến trong các hệ thống điện hiện đại.

Không chỉ giúp theo dõi lượng điện tiêu thụ của từng khu vực hoặc từng phụ tải, tủ công tơ còn góp phần nâng cao hiệu quả quản lý điện năng, đảm bảo tính minh bạch trong thanh toán và hỗ trợ vận hành hệ thống điện an toàn hơn.

Vậy tủ điện công tơ là gì, cấu tạo ra sao, có những loại nào và tại sao thiết bị này lại trở thành một phần không thể thiếu trong nhiều công trình hiện nay? Hãy cùng 3CElectric tìm hiểu chi tiết trong bài viết dưới đây.

*Tủ điện công tơ 3CElectric dùng để đo đếm và quản lý điện năng trong hệ thống điện*

1. Tủ Điện Công Tơ Là Gì?

Tủ điện công tơ (Meter Cabinet) là loại tủ điện được thiết kế để lắp đặt các thiết bị đo đếm điện năng như công tơ điện, biến dòng đo lường (CT), thiết bị bảo vệ và các phụ kiện đấu nối nhằm quản lý, giám sát và phân phối dữ liệu tiêu thụ điện.

Tủ được sử dụng cho:

Hệ thống điện 1 pha.
Hệ thống điện 3 pha.
Hệ thống đo đếm điện năng thương mại.
Hệ thống đo đếm điện năng kỹ thuật.

Thiết bị này cho phép người vận hành theo dõi chính xác lượng điện tiêu thụ của từng phụ tải, từng khu vực hoặc từng khách hàng sử dụng điện.

2. Vai Trò Của Tủ Điện Công Tơ Trong Hệ Thống Điện

Đo Đếm Điện Năng Chính Xác

Đây là chức năng quan trọng nhất của tủ công tơ. Hệ thống giúp:

Xác định lượng điện tiêu thụ.
Quản lý chi phí điện năng.
Hỗ trợ tính toán hóa đơn điện.

Giám Sát Hệ Thống Điện

Tủ điện có thể theo dõi:

Điện áp.
Dòng điện.
Công suất.
Điện năng tiêu thụ.

Việc giám sát liên tục giúp phát hiện sớm các bất thường trong hệ thống điện.

Quản Lý Điện Năng Hiệu Quả

Đối với các nhà máy và tòa nhà lớn, tủ công tơ giúp:

Theo dõi từng khu vực sử dụng điện.
Kiểm soát phụ tải.
Đánh giá hiệu suất tiêu thụ năng lượng.

Hỗ Trợ Thanh Toán Minh Bạch

Tại:

Chung cư.
Nhà trọ.
Tòa nhà văn phòng.
Trung tâm thương mại.

Việc sử dụng tủ công tơ giúp việc tính toán chi phí điện trở nên chính xác và minh bạch hơn.

Bảo Vệ Thiết Bị Đo Đếm

Tủ được thiết kế nhằm:

Chống bụi.
Chống nước.
Chống va đập.
Hạn chế tác động từ môi trường.

Điều này giúp tăng tuổi thọ của công tơ điện và các thiết bị bên trong.

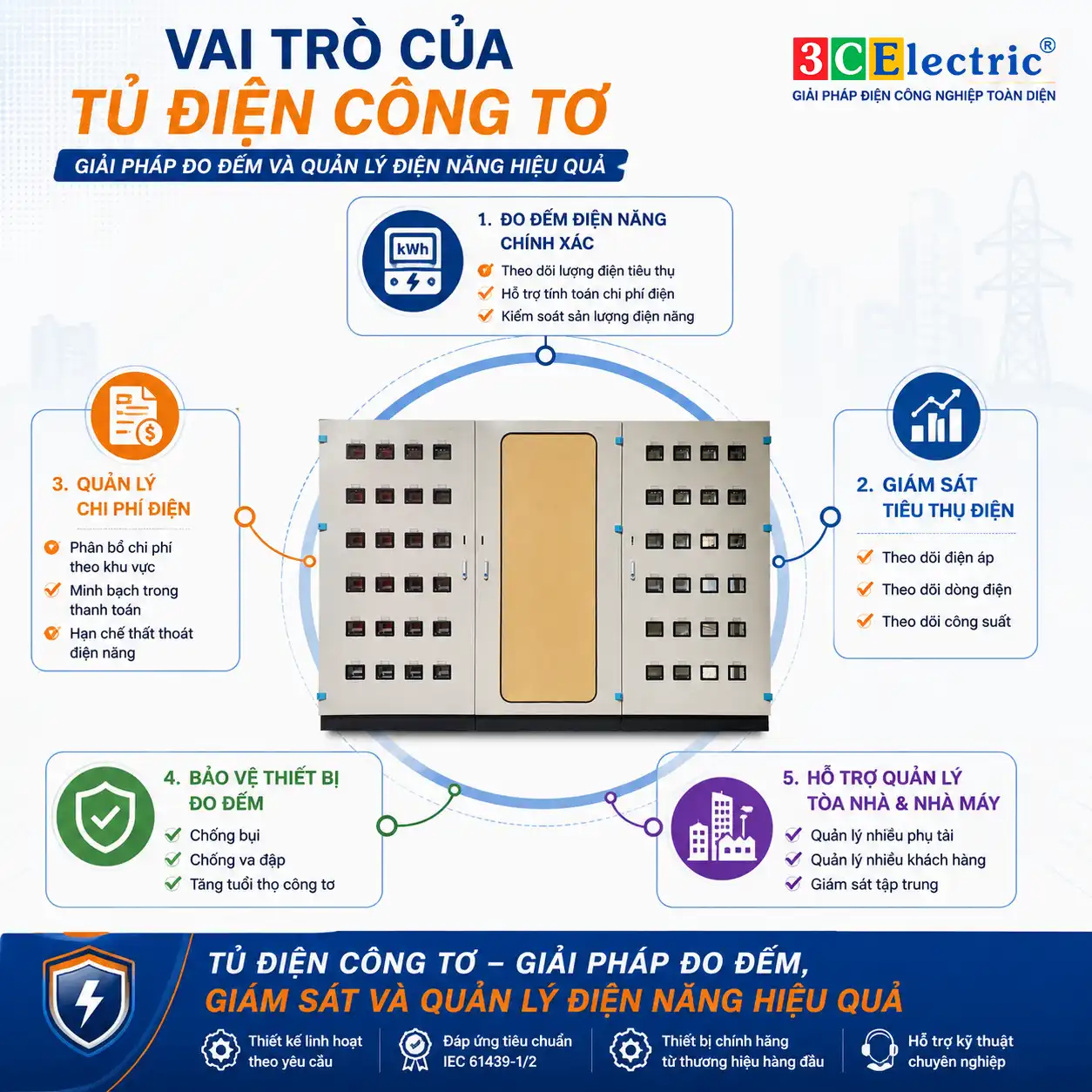

vai trò của tủ điện công tơ trong hệ thống điện — *Vai trò của tủ điện công tơ trong hệ thống điện*

3. Cấu Tạo Của Tủ Điện Công Tơ

Một tủ điện công tơ tiêu chuẩn thường bao gồm các thành phần sau:

Vỏ Tủ Điện

Được chế tạo từ:

Thép sơn tĩnh điện.
Thép mạ điện.
Composite.

Chức năng:

Bảo vệ thiết bị.
Chống ăn mòn.
Tăng độ bền.

Công Tơ Điện

Là thiết bị chính dùng để:

Đo điện năng tiêu thụ.
Lưu trữ dữ liệu điện năng.

Có thể sử dụng:

Công tơ cơ.
Công tơ điện tử.
Công tơ thông minh.

MCCB/MCB Bảo Vệ

Bảo vệ quá tải.
Bảo vệ ngắn mạch.
Đảm bảo an toàn vận hành.

Biến Dòng CT

Được sử dụng trong:

Hệ thống đo gián tiếp.
Hệ thống có dòng điện lớn.

Chức năng:

Chuyển đổi dòng điện lớn về giá trị tiêu chuẩn cho công tơ đo lường.

Thanh Cái Đồng

Giúp:

Phân phối điện.
Chịu dòng điện lớn.
Giảm tổn thất điện năng.

Hệ Thống Đấu Nối

Bao gồm:

Thanh trung tính N.
Thanh tiếp địa PE.
Cầu đấu dây.

Giúp việc đấu nối trở nên an toàn và thuận tiện hơn.

4. Nguyên Lý Hoạt Động

Nguyên lý hoạt động của tủ điện công tơ khá đơn giản.

Bước 1: Nguồn điện được cấp vào tủ.

Bước 2: Điện năng đi qua công tơ để thực hiện đo đếm.

Bước 3: Dữ liệu điện năng được ghi nhận và lưu trữ.

Bước 4:

Người vận hành hoặc hệ thống quản lý có thể đọc chỉ số điện năng trực tiếp hoặc từ xa.

Đối với công tơ điện tử, dữ liệu có thể được truyền về trung tâm quản lý thông qua:

RS485.
Modbus.
GPRS.
Ethernet.

5. Các Loại Tủ Điện Công Tơ Phổ Biến

Tủ Công Tơ 1 Pha

Phù hợp với:

Nhà dân.
Cửa hàng.
Văn phòng nhỏ.

Tủ Công Tơ 3 Pha

Ứng dụng cho:

Nhà máy.
Xưởng sản xuất.
Tòa nhà thương mại.

Tủ Công Tơ Đo Trực Tiếp

Áp dụng cho:

Dòng điện nhỏ.
Phụ tải dưới 100A.

Tủ Công Tơ Đo Gián Tiếp

Sử dụng:

Biến dòng CT.
Hệ thống phụ tải lớn.

Tủ Công Tơ Ngoài Trời

Được thiết kế:

Chống bụi.
Chống nước.
Chịu được môi trường khắc nghiệt.

6. Thông Số Kỹ Thuật Tủ Điện Công Tơ 3CElectric

Hạng mục	Thông số
Tiêu chuẩn	IEC 61439-1/2
Điện áp làm việc	230 – 690 VAC
Điện áp cách điện	1000 VAC
Điện áp chịu xung	12 kV
Tần số	50/60Hz
Cấp bảo vệ	IP42 – IP54
Vật liệu	Thép sơn tĩnh điện
Độ dày tôn	1.5 – 2.5 mm
Phân khoang	Form 1, 2a, 2b, 3a, 3b, 4a, 4b
Thiết bị tích hợp	Schneider, ABB, LS, Siemens, Mitsubishi, Emic

7. Ứng Dụng Của Tủ Điện Công Tơ

Chung Cư Và Nhà Trọ

Quản lý điện năng cho từng hộ sử dụng.

Tòa Nhà Văn Phòng

Theo dõi điện năng từng tầng và từng khu vực.

Nhà Máy Sản Xuất

Quản lý chi phí điện của từng dây chuyền.

Bệnh Viện

Đo đếm điện năng cho các khu chức năng.

Trung Tâm Thương Mại

Giúp kiểm soát điện năng tiêu thụ của từng gian hàng.

Khu Công Nghiệp

Phục vụ công tác quản lý và thanh toán điện năng.

8. Ưu Điểm Của Tủ Điện Công Tơ 3CElectric

Sản Xuất Theo Tiêu Chuẩn IEC 61439-1/2

An toàn.
Độ bền cao.
Hoạt động ổn định.

Thiết Kế Theo Yêu Cầu

Mọi quy mô dự án.
Nhiều phương án lắp đặt.

Tích Hợp Thiết Bị Từ Các Thương Hiệu Hàng Đầu

Schneider Electric
ABB
Siemens
LS Electric
Mitsubishi
Emic

Hỗ Trợ Kỹ Thuật Chuyên Nghiệp

Tư vấn giải pháp.
Thiết kế.
Sản xuất.
Lắp đặt.
Bảo hành.

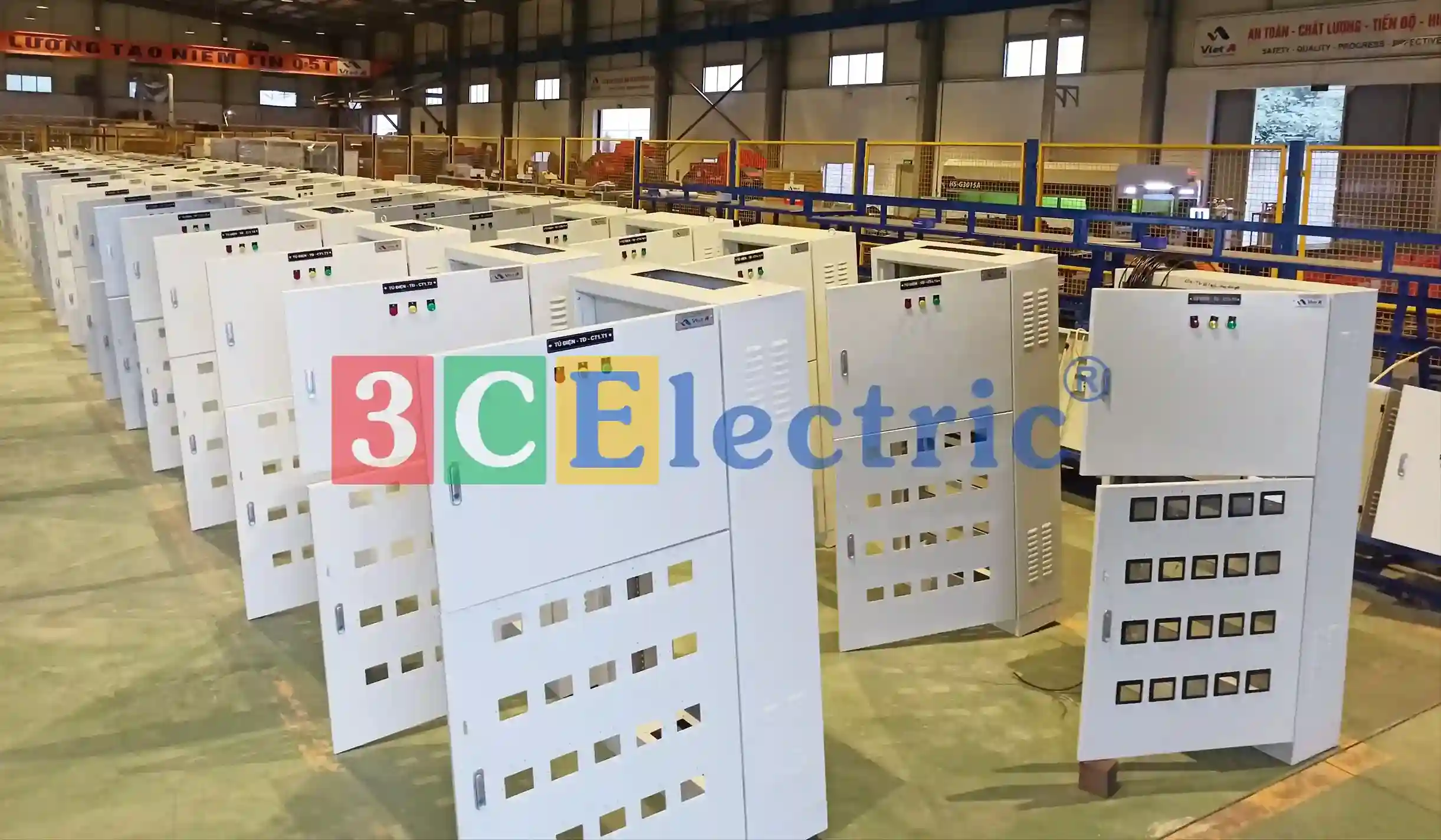

*3CElectric cung cấp tủ điện công tơ theo yêu cầu cho nhà máy và tòa nhà*

9. Kinh Nghiệm Lựa Chọn Tủ Công Tơ Phù Hợp

Khi lựa chọn cần xem xét:

Số lượng công tơ cần lắp.
Công suất phụ tải.
Hình thức đo trực tiếp hay gián tiếp.
Điều kiện môi trường lắp đặt.
Khả năng mở rộng trong tương lai.
Yêu cầu về cấp bảo vệ IP.

Việc lựa chọn đúng giải pháp sẽ giúp tiết kiệm chi phí đầu tư và nâng cao hiệu quả vận hành lâu dài.

10. Những Câu Hỏi Thường Gặp

Tủ công tơ có lắp ngoài trời được không?

Có. Tủ có thể thiết kế đạt IP54 hoặc cao hơn.

Công tơ điện tử có ưu điểm gì?

Đọc dữ liệu từ xa.
Lưu trữ dữ liệu.
Quản lý điện năng thông minh.

Bao lâu cần bảo trì?

Nên kiểm tra định kỳ từ 6–12 tháng/lần.

Tủ công tơ có thể tích hợp nhiều công tơ không?

Có. Tùy theo nhu cầu, tủ có thể tích hợp nhiều công tơ trong cùng một hệ thống.

11. Kết Luận

Tủ điện công tơ là giải pháp quan trọng giúp đo đếm, giám sát và quản lý điện năng một cách chính xác, an toàn và hiệu quả. Thiết bị này không chỉ hỗ trợ kiểm soát chi phí điện mà còn góp phần nâng cao hiệu quả vận hành của toàn bộ hệ thống điện trong nhà máy, tòa nhà và khu công nghiệp.
