Tủ Điện Phân Phối DB Là Gì? Cấu Tạo, Chức Năng Và Ứng Dụng Trong Hệ Thống Điện

Trong bất kỳ hệ thống điện công nghiệp hay dân dụng nào, việc phân phối điện đến từng khu vực, từng thiết bị một cách an toàn và ổn định là yếu tố vô cùng quan trọng. Đây cũng là lý do tủ điện phân phối DB được sử dụng rộng rãi trong nhà máy, tòa nhà, trung tâm thương mại, bệnh viện và nhiều công trình hạ tầng kỹ thuật.

Một hệ thống điện dù hiện đại đến đâu cũng khó có thể vận hành hiệu quả nếu thiếu đi một giải pháp phân phối điện khoa học, đảm bảo khả năng bảo vệ, kiểm soát và quản lý phụ tải. Tủ DB chính là “trạm trung chuyển” giúp đưa nguồn điện từ tủ điện tổng đến các phụ tải cuối cùng một cách an toàn.

Vậy tủ điện phân phối DB là gì, cấu tạo ra sao, hoạt động như thế nào và tại sao thiết bị này lại đóng vai trò quan trọng trong hệ thống điện hạ thế? Hãy cùng 3CElectric tìm hiểu chi tiết trong bài viết dưới đây.

*Tủ điện phân phối DB 3CElectric dùng để phân phối điện trong hệ thống điện hạ thế*

1. Tủ Điện Phân Phối DB Là Gì?

Tủ điện phân phối DB (Distribution Board) là tủ điện hạ thế có chức năng nhận nguồn điện từ tủ điện tổng MSB hoặc tủ điện trung gian và phân phối điện đến từng khu vực hoặc từng nhóm phụ tải trong công trình.

Các phụ tải được cấp điện từ tủ DB có thể bao gồm:

Hệ thống chiếu sáng.
Máy bơm.
Hệ thống điều hòa không khí.
Động cơ điện.
Máy móc sản xuất.
Hệ thống ổ cắm.
Thiết bị điện trong tòa nhà.

Tủ DB được thiết kế nhằm đảm bảo:

Phân phối điện an toàn.
Dễ dàng quản lý từng nhánh điện.
Bảo vệ hệ thống trước các sự cố quá tải, ngắn mạch.
Thuận tiện cho công tác vận hành và bảo trì.

2. Vai Trò Của Tủ DB Trong Hệ Thống Điện

Phân Phối Điện Đến Các Phụ Tải

Đây là chức năng quan trọng nhất. Tủ DB giúp phân chia nguồn điện từ tủ tổng đến:

Các tầng của tòa nhà.
Các khu vực sản xuất.
Các hệ thống chiếu sáng.
Các dây chuyền sản xuất.

Nhờ đó việc quản lý và vận hành hệ thống điện trở nên dễ dàng hơn.

Bảo Vệ Thiết Bị Điện

Bên trong tủ điện được tích hợp:

MCCB.
MCB.
ACB.
Cầu chì.

Các thiết bị này giúp:

Bảo vệ quá tải.
Bảo vệ ngắn mạch.
Hạn chế sự cố lan rộng.

Cô Lập Từng Mạch Điện

Mỗi nhánh phụ tải đều được bảo vệ riêng biệt. Khi xảy ra sự cố:

Chỉ nhánh bị lỗi bị ngắt điện.
Các khu vực khác vẫn hoạt động bình thường.

Điều này giúp giảm thiểu ảnh hưởng đến quá trình sản xuất và vận hành.

Tăng Độ An Toàn Cho Hệ Thống

Tủ DB giúp:

Hạn chế nguy cơ cháy nổ.
Ngăn ngừa chạm chập điện.
Đảm bảo an toàn cho người vận hành.

Dễ Dàng Bảo Trì Và Mở Rộng

Khi cần nâng cấp hệ thống:

Dễ dàng bổ sung nhánh điện mới.
Thuận tiện bảo trì.
Không ảnh hưởng đến toàn bộ hệ thống.

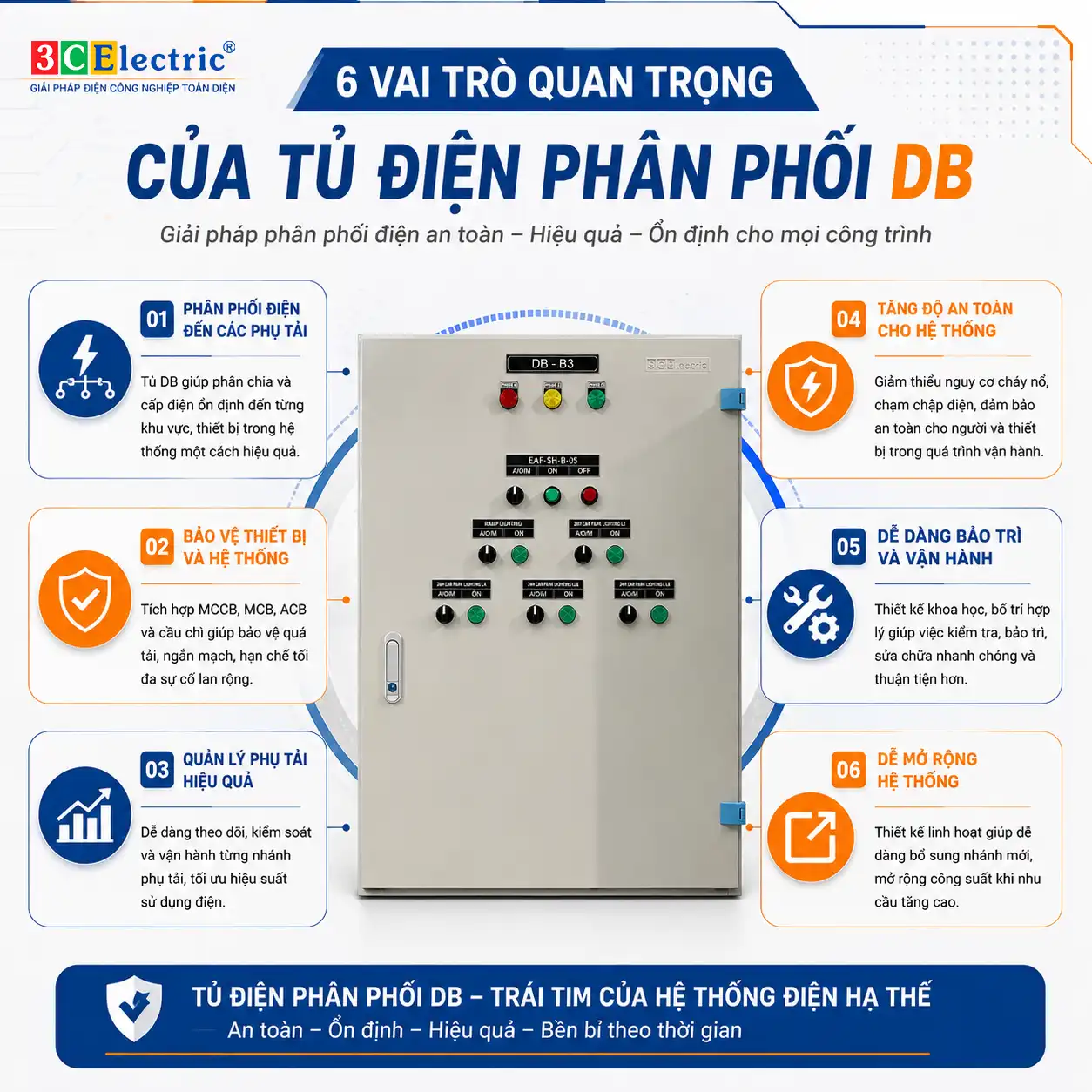

*Vai trò của tủ điện phân phối DB trong hệ thống điện*

3. Cấu Tạo Của Tủ Điện Phân Phối DB

Một tủ điện DB tiêu chuẩn thường bao gồm:

Vỏ Tủ Điện

Vỏ tủ được chế tạo từ:

Thép mạ điện.
Thép sơn tĩnh điện.

Chức năng:

Bảo vệ thiết bị bên trong.
Chống bụi.
Chống va đập.

MCCB Tổng

Là thiết bị đóng cắt chính của tủ. Chức năng:

Đóng cắt nguồn điện.
Bảo vệ quá tải.
Bảo vệ ngắn mạch.

MCB Nhánh

Có nhiệm vụ:

Cấp điện đến từng phụ tải.
Bảo vệ từng mạch điện riêng biệt.

Thanh Cái Đồng (Busbar)

Chức năng:

Phân phối dòng điện.
Chịu dòng lớn.
Giảm tổn thất điện năng.

Đồng Hồ Đo Lường

Bao gồm:

Đồng hồ Volt.
Đồng hồ Ampe.
Đồng hồ đa năng.

Giúp theo dõi:

Điện áp.
Dòng điện.
Công suất tiêu thụ.

Hệ Thống Đấu Nối

Bao gồm:

Thanh trung tính (N).
Thanh tiếp địa (PE).
Cầu đấu dây.

4. Nguyên Lý Hoạt Động Của Tủ Điện Phân Phối DB

Nguyên lý hoạt động khá đơn giản:

Bước 1: Nguồn điện từ tủ MSB được cấp đến MCCB tổng.

Bước 2: Nguồn điện được phân phối qua thanh cái đồng.

Bước 3: MCB nhánh phân phối điện đến từng tải.

Bước 4: Khi xảy ra sự cố:

Quá tải.
Ngắn mạch.
Chạm chập.

Thiết bị bảo vệ sẽ tự động ngắt nhánh điện bị lỗi.

5. Các Loại Tủ Điện Phân Phối DB Phổ Biến

Tủ DB Treo Tường

Đặc điểm:

Kích thước nhỏ gọn.
Phù hợp tải nhỏ.

Ứng dụng:

Văn phòng.
Chung cư.
Nhà dân.

Tủ DB Đứng

Đặc điểm:

Công suất lớn.
Nhiều ngăn phân phối.

Ứng dụng:

Nhà máy.
Trung tâm thương mại.

Tủ DB Trong Nhà

Lắp đặt trong:

Phòng kỹ thuật.
Nhà điều hành.

Cấp bảo vệ: IP30 – IP42.

Tủ DB Ngoài Trời

Được thiết kế:

Chống bụi.
Chống nước.

Cấp bảo vệ: IP54 trở lên.

6. Thông Số Kỹ Thuật Của Tủ Điện Phân Phối DB 3CElectric

Hạng mục	Thông số
Tiêu chuẩn	IEC 61439-1/2
Dòng điện định mức	Đến 1000A
Điện áp	380/400Vac
Tần số	50Hz
Cấp bảo vệ	IP30, IP31, IP42
Hình thức lắp đặt	Treo tường hoặc đứng
Phân khoang	Form 1, 2a, 2b
Vật liệu	Thép mạ điện, sơn tĩnh điện
Màu sơn	RAL7035

7. Ứng Dụng Của Tủ Điện Phân Phối DB

Nhà Máy Sản Xuất

Phân phối điện đến:

Máy móc.
Dây chuyền sản xuất.

Tòa Nhà Văn Phòng

Phân phối điện cho:

Điều hòa.
Chiếu sáng.
Thang máy.

Trung Tâm Thương Mại

Đảm bảo:

Hệ thống điện ổn định.
Quản lý phụ tải hiệu quả.

Chung Cư Và Bệnh Viện

Cung cấp điện cho:

Hệ thống kỹ thuật.
Thiết bị y tế.
Khu vực công cộng.

Hạ Tầng Kỹ Thuật

Ứng dụng trong:

Sân bay.
Nhà ga.
Cảng biển.
Khu công nghiệp.

8. Vì Sao Nên Lựa Chọn Tủ Điện Phân Phối DB 3CElectric?

Sản Xuất Theo Tiêu Chuẩn IEC 61439-1/2

Đảm bảo:

An toàn.
Độ tin cậy cao.
Tuổi thọ lâu dài.

Thiết Kế Theo Yêu Cầu

Phù hợp:

Mọi quy mô dự án.
Dễ dàng mở rộng.

Tích Hợp Thiết Bị Từ Các Thương Hiệu Hàng Đầu

Schneider Electric
ABB
Siemens
Mitsubishi
LS Electric
Hyundai

Hỗ Trợ Kỹ Thuật Chuyên Nghiệp

3CElectric cung cấp:

Tư vấn giải pháp.
Thiết kế.
Sản xuất.
Lắp đặt.
Bảo hành.

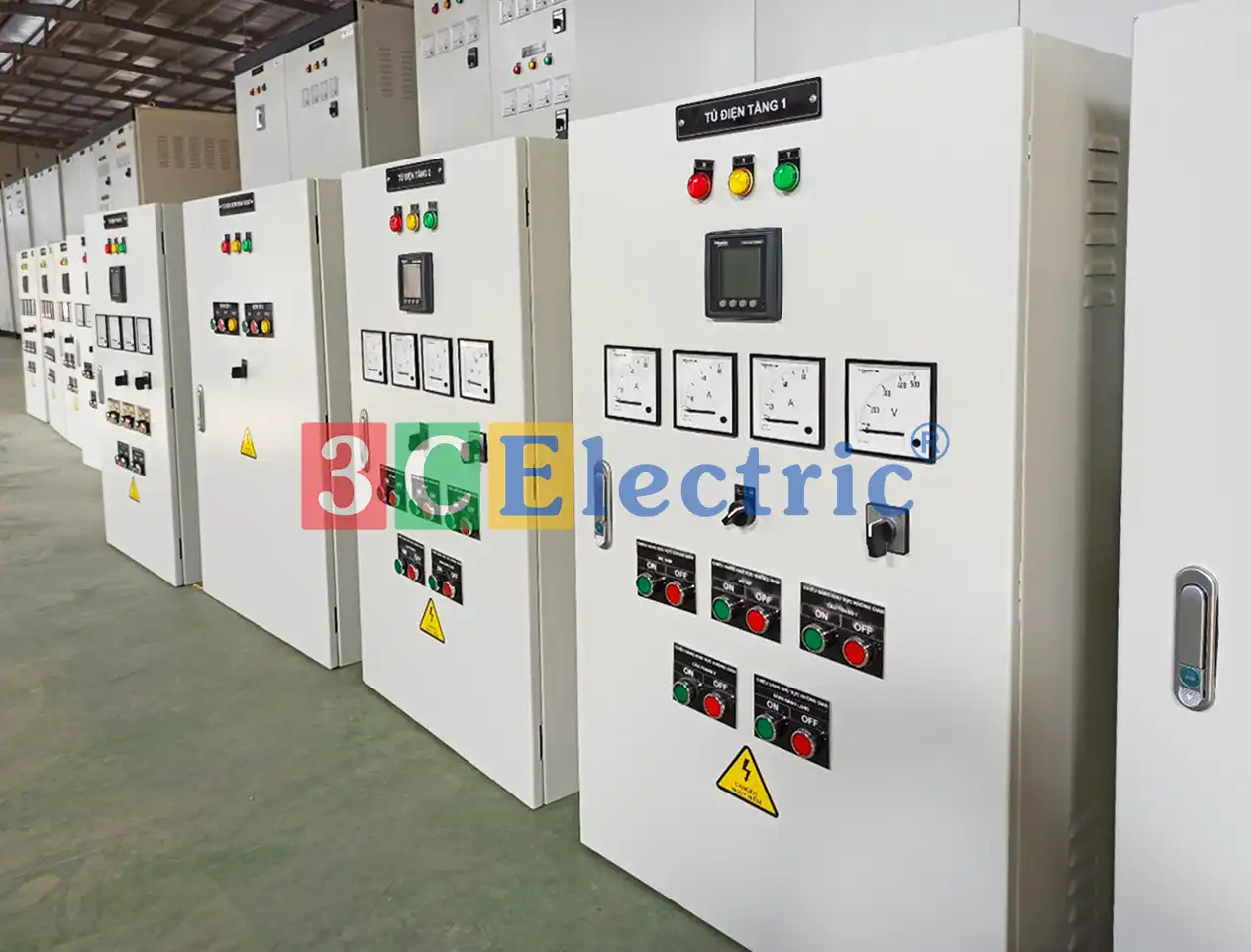

*Tủ điện phân phối DB do 3CElectric sản xuất*

9. Kinh Nghiệm Lựa Chọn Tủ Điện Phân Phối DB

Khi lựa chọn cần xem xét:

Tổng công suất phụ tải.
Số lượng nhánh điện.
Điều kiện môi trường lắp đặt.
Khả năng mở rộng.
Tiêu chuẩn kỹ thuật dự án.
Cấp bảo vệ IP.

Việc lựa chọn đúng loại tủ sẽ giúp hệ thống vận hành ổn định và tiết kiệm chi phí đầu tư.

10. Những Câu Hỏi Thường Gặp

Tủ DB khác gì tủ MSB?

MSB là tủ điện tổng, còn DB là tủ điện phân phối phụ tải.

Tủ DB có thể lắp ngoài trời không?

Có. Tủ có thể thiết kế đạt IP54 hoặc cao hơn.

Tủ DB sử dụng dòng điện tối đa bao nhiêu?

Tùy thiết kế, có thể lên đến 1000A.

Bao lâu nên bảo trì tủ điện DB?

Nên kiểm tra định kỳ từ 6–12 tháng/lần.

11. Kết Luận

Tủ điện phân phối DB là thiết bị không thể thiếu trong hệ thống điện hạ thế, giúp phân phối điện an toàn, bảo vệ phụ tải và nâng cao hiệu quả vận hành. Việc đầu tư một hệ thống tủ DB chất lượng không chỉ đảm bảo an toàn điện mà còn giúp doanh nghiệp tối ưu chi phí vận hành lâu dài.

Nếu bạn đang tìm kiếm giải pháp tủ điện phân phối DB đạt tiêu chuẩn IEC 61439, thiết kế theo yêu cầu và phù hợp với từng dự án, hãy liên hệ ngay với 3CElectric để được đội ngũ kỹ sư tư vấn nhanh chóng.
