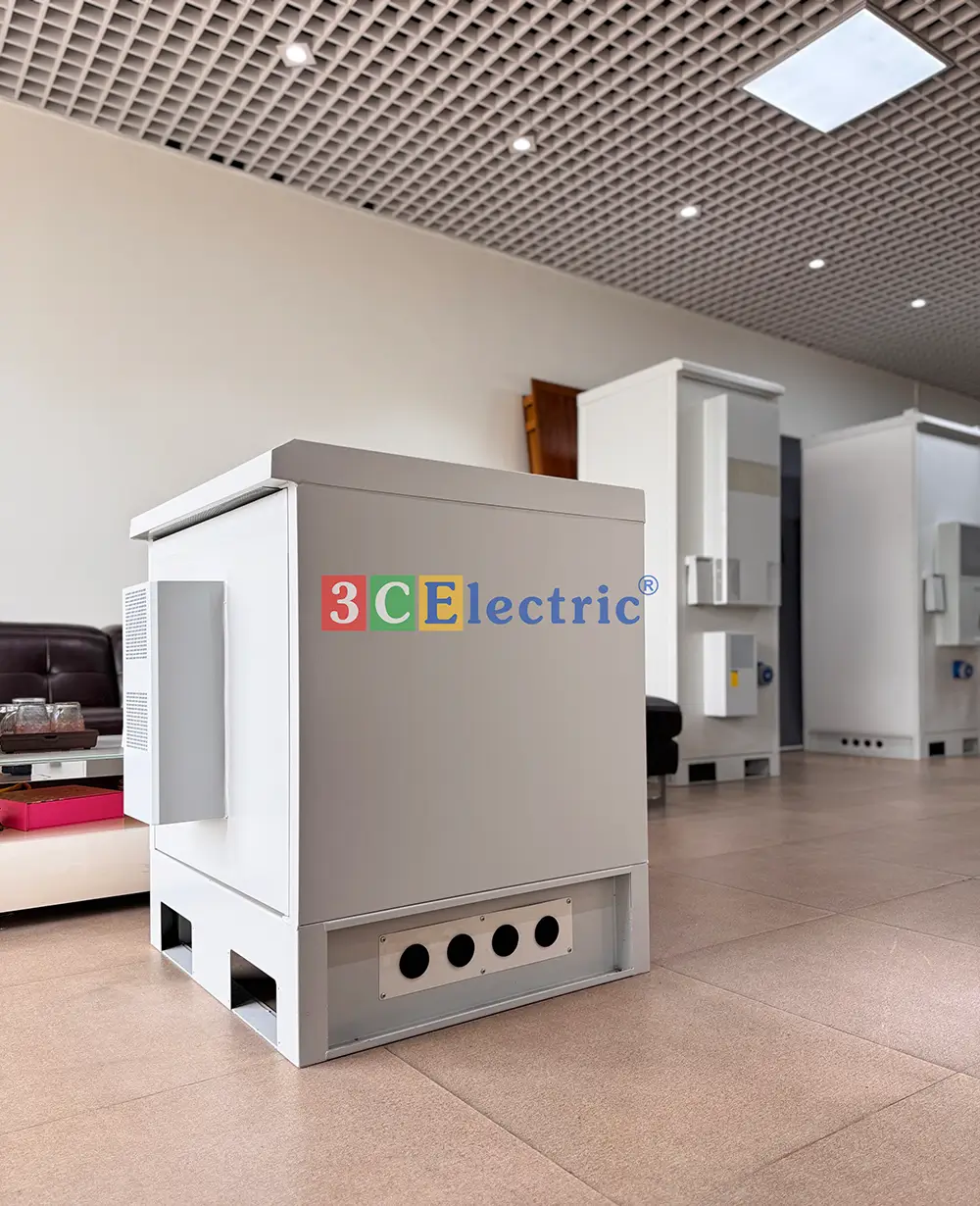

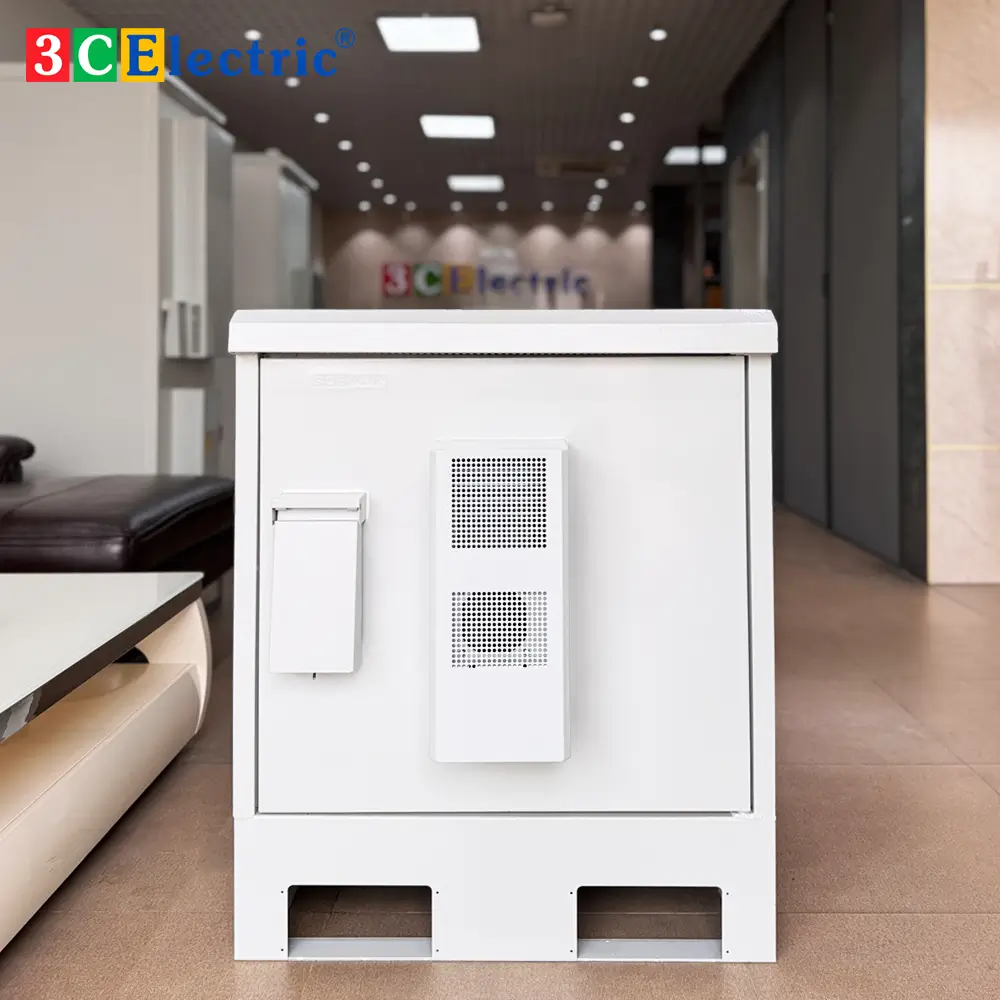

1. Giới thiệu tủ trạm sạc ô tô điện Outdoor 12U
Trong bối cảnh xe điện (EV) ngày càng trở thành phương tiện phổ thông toàn cầu, việc phát triển hạ tầng trạm sạc chất lượng cao là yếu tố then chốt. 3CElectric đã nắm bắt thị trường và nghiên cứu sản xuất dòng: Tủ quản lý trạm sạc Ô tô điện hay còn gọi là tủ trạm sạc ô tô điện outdoor 12U chuyên dụng cho trạm sạc ô tô điện, không chỉ bảo vệ và quản lý hệ thống điều khiển, thiết bị mạng và nguồn điện hiệu quả, mà còn đảm bảo hoạt động bền bỉ trong mọi điều kiện thời tiết.
Thông số kỹ thuật chi tiết tủ trạm sạc ô tô điện 12U
| TT | Hạng mục/ Tên gọi | Thông số kỹ thuật cơ bản | ĐV/ chi tiết | Đơn giá (chưa VAT 8%) | Hãng SX/ Bảo hành/ ghi chú |
| 2 | Tủ quản lý trạm sạc (12U) | 3C-OD900W750D700 | Bộ | 22.000.000 | 3CElectric/ VN/ 05 năm |
| Chỉ tiêu thiết kế cơ bản | Cách nhiệt trên 90% (ở môi trường 0 – 70°C) / Trọng tâm thiết kế là lớp thép bên ngoài và bên trong Outdoor không tiếp xúc trực tiếp với nhau mà chỉ liên kết gián tiếp qua lớp PU dày 30mm nhằm đạt được độ cách nhiệt và cách âm cao nhất. Kết cấu hình hộp rất cứng vững, chống cháy rất cao. | ||||
| Chỉ tiêu chống thấm, cách ẩm | Đạt tiêu chuẩn IP55 theo IEC 60529 | ||||
| Tải trọng sàn | Sàn 500Kg/ m2 | ||||
| Chỉ tiêu an toàn | Chống tháo 100% từ bên ngoài | ||||
| Kích thước bao ngoài (HxWxD)mm | 900 x 750 x 700 (± 5) Bao gồm chân đế cao 150mm | ||||

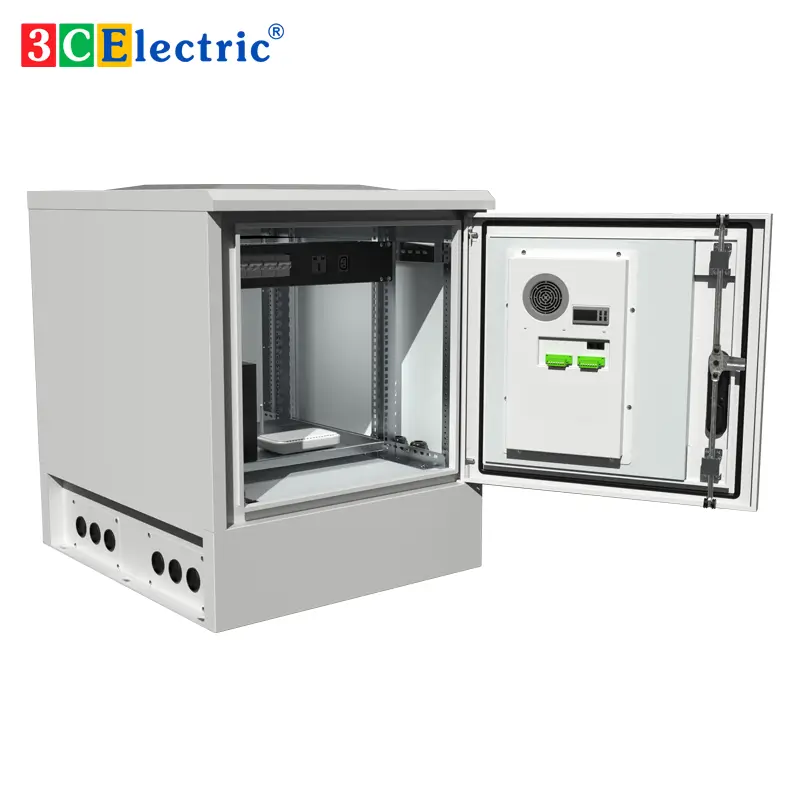

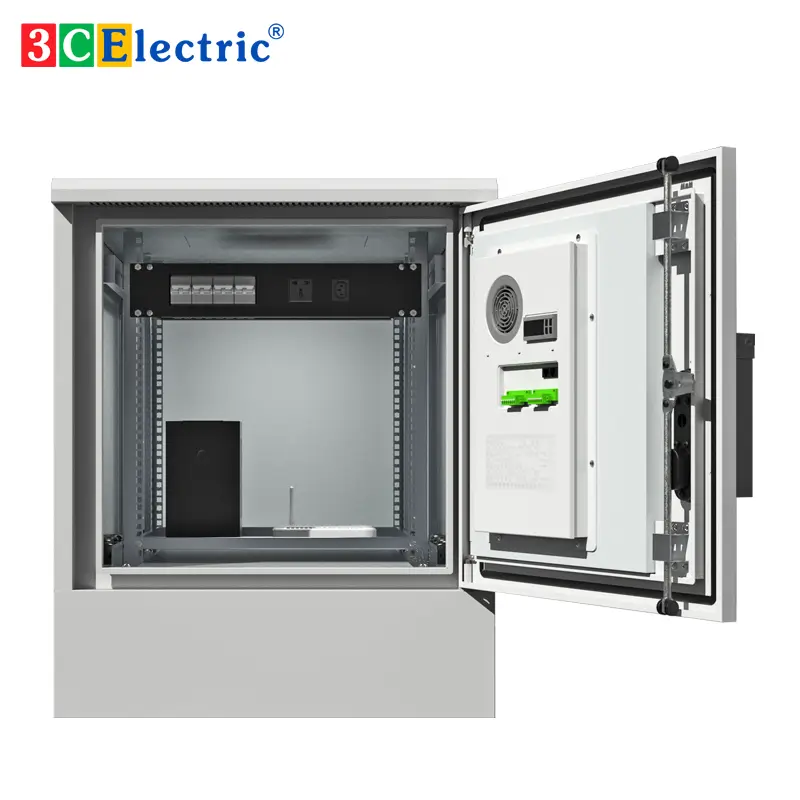

| Không gian bố trí bên trong tủ |
|
||||
| Vỏ tủ | Thiết kế dạng 3 lớp: Gồm lớp bên trong và ngoài làm bằng tole ZAM, sơn phủ loại sơn Outdoor chuyên dụng màu ghi sáng, Lớp cách nhiệt ở giữa là PU tỷ trọng cao (50kg/ m3) đúc nguyên khối, dày 30mm | ||||

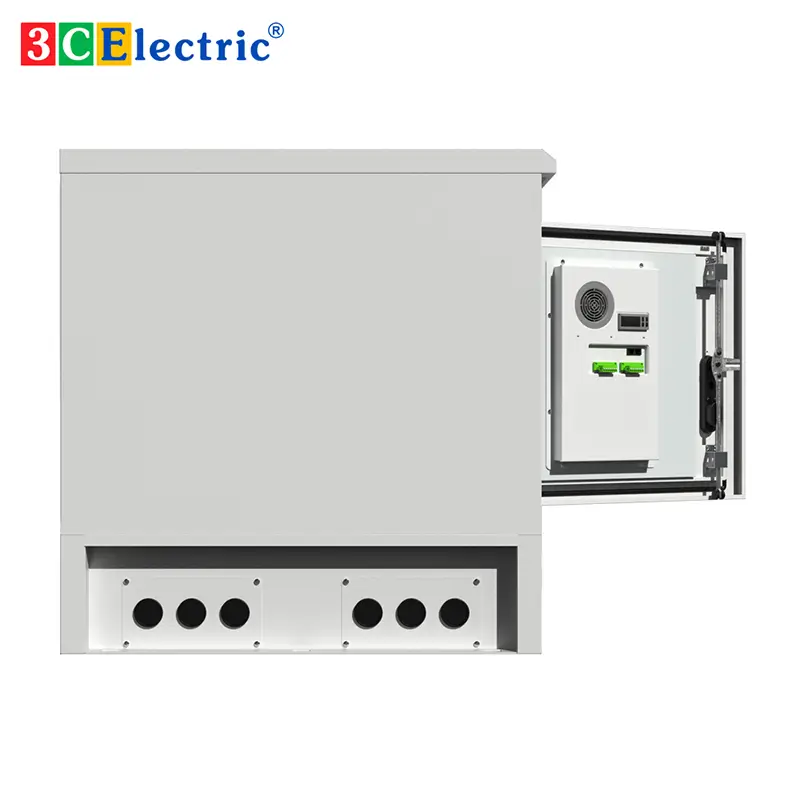

| Cánh cửa |
– Thiết kế hèm tăng cứng có gờ móc nước đảm bảo tiêu chuẩn IP55. – Trên cánh tủ có phun gioăng cao su chịu nhiệt, đảm bảo kín khít (Zoăng in khép kín) |
||||
| Khoá và cụm khoá |
Khoá cửa loại tiêu chuẩn ngoài trời thiết kế kiểu khoá clemon -3 điểm, chống trộm, chống tháo. Bên ngoài có hộp bảo vệ khoá. |
||||
| Chân đế | Làm bằng thép mạ kẽm/ ZAM sơn phủ ngoài trời, dày 1.5-2.0mm.Có lỗ tiêu chuẩn để nâng-hạ tủ, có lỗ thao tác cáp | ||||
| Nóc tủ |
Nóc tủ được dập lồi, tránh đọng nước, đua ra phía trước. Có tuỳ chọn gắn thêm quạt khi cần thiết ở dưới tấm nóc, trong trường hợp điều hoà lỗi. |
||||
| 1,1 | Điều hoà làm mát gắn cánh |
|
cái | Blackshield/ China/ 02 năm | |
| 1,2 | Bộ đổi nguồn | Chuyển đổi nguồn điện từ 220 sang 48V DC – Công suất: 240W | cái | China/02 năm | |
| 1,3 | Thanh nguồn PDU |
PDU chuẩn 19 icnh, theo thiết kế kèm theo, gồm 2 phần:
|
cái | 3CElectric/VN/ 02 năm |
2. Tại sao chọn tủ điện Outdoor 12U cho trạm sạc VinFast?
2.1. Thiết kế cách âm – cách nhiệt – chống thấm tuyệt đối
- Cách nhiệt trên 90% (ở môi trường 0-70 độ C) nhờ cấu tạo vỏ tủ 3 lớp.
- IP55: Chống bụi và chịu tia nước phun từ mọi hướng.
- Vỏ thép sơn outdoor dày 1.2mm, chịu va đập tốt, không gỉ sét.
2.2. Kích Thước 12U – đầy đủ công năng và tiết kiệm không gian
- Chiều cao 12U (khoảng 900mm) phù hợp lắp đặt: UPS, switch, bộ điều khiển, thiết bị điện cần thiết…
- Chiều sâu và rộng của tủ 700mm: vừa vặn với thiết bị VinFast Charger.
2.3. Hệ thống Quạt Tản Nhiệt và điều hoà
- Quạt hút thông minh tùy chỉnh theo nhiệt độ môi trường.
- Điều hoà làm mát gắn cánh công suất lớn, đảm bảo nhiệt độ trong tủ luôn mát, giúp các thiết bị hoạt động ổn định và bền.
2.4. Tính năng bảo bật & an toàn
- Thiết kế tủ rất bảo mật an toàn chống mở, chống tháo.
3. Lợi ích Khi triển khai tủ điện Outdoor 12U tại trạm sạc VinFast
- Đảm bảo các thiết bị điện hoạt động ổn định: Giảm thiểu rủi ro quá nhiệt, giúp trạm sạc hoạt động liên tục.
- Tối ưu bảo trì, quản lý và nâng cấp: Thiết kế nhỏ gọn tiện lợi, dễ dàng thêm, thay thế thiết bị, tiết kiệm thời gian và chi phí bảo trì.
- Tăng tuổi thọ thiết bị: Môi trường bên ngoài thay đổi theo mùa, tủ rack outdoor với lớp bảo vệ chất lượng giúp thiết bị bên trong không chỉ hoạt động ổn định mà còn bền hơn.
- Đồng bộ thẩm mỹ: Phù hợp với hệ thống trạm sạc VinFast, nâng cao trải nghiệm người dùng và hình ảnh thương hiệu.
4. Ứng dụng cho hạ tầng sạc xe điện toàn cầu
– Chuỗi trạm sạc công cộng: Đặt dọc đường cao tốc, trung tâm thương mại, bãi đỗ xe.
– Tủ điện cho trạm sạc gia đình: Mô hình mini, tủ 12U có thể tích hợp bộ điều khiển thông minh, quản lý năng lượng, lắp đặt tiện lợi cho mô hình gia đình.
– Dự án đô thị thông minh: Triển khai được nhiều dạng Kết nối, mô hình hoạt động phù hợp với cả các dự án đô thị thông minh, tối ưu hóa vận hành.
7. Kết Luận
Với xu hướng xe điện trở thành phương tiện phổ thông toàn cầu, việc xây dựng hệ thống hạ tầng trạm sạc chất lượng không chỉ đáp ứng nhu cầu hiện tại mà còn tạo nền tảng cho tương lai. Tủ điện outdoor 12U cho trạm sạc VinFast do 3CElectric sản xuất chính là giải pháp tối ưu: bảo vệ thiết bị, đảm bảo vận hành liên tục, đồng bộ thẩm mỹ và dễ dàng nâng cấp. Hãy liên hệ với 3CElectric để được tư vấn các loại tủ cho trạm sạc để đón đầu kỷ nguyên xe điện – phương tiện xanh, thông minh và phát triển bền vững!
