THÔNG SỐ CƠ BẢN SHELTER HUB:

Mã sản phẩm3C-HUB2700WD3000T60
Chỉ tiêu cách nhiệt, cách âmCách nhiệt trên 95% (ở môi trường 0 - 70°C)/ Trọng tâm thiết kế là lớp thép bên ngoài shelter và bên trong shelter không tiếp xúc trực tiếp với nhau mà chỉ liên kết gián tiếp qua lớp PU dày 60mm để đạt được cách nhiệt, cách âm cao nhất.
Chỉ tiêu chống thấm, cách ẩmĐạt tiêu chuẩn IP55/ độ dốc mái 5%
Tải trọng sàn, tải trọng máiSàn 1200Kg/ m², Mái 170Kg/ m²
Chỉ tiêu an toànChống tháo từ bên ngoài 100%
K.thước bao ngoài (HxWxD)2700x3000x3000 (+_1%)
K.thước hữu dụng (HxWxD)mm2460x2870x2870 (+_1%)
Diện tích/ Diện tích hữu dụng/ thể tích9.0m²/ 8.27 m²/ 20.27m³
Bảo hành05 năm (02 năm miễn phí)

LIÊN HỆ ĐỂ NHẬN TƯ VẤN VÀ BÁO GIÁ TỐT NHẤT:

THÔNG TIN SẢN PHẨM

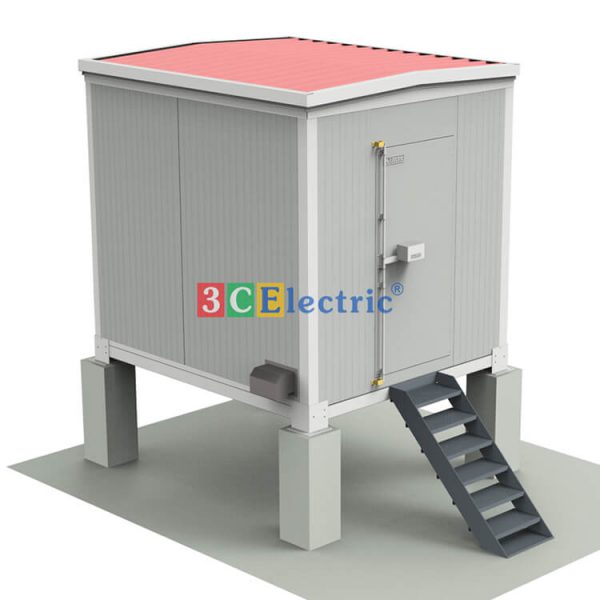

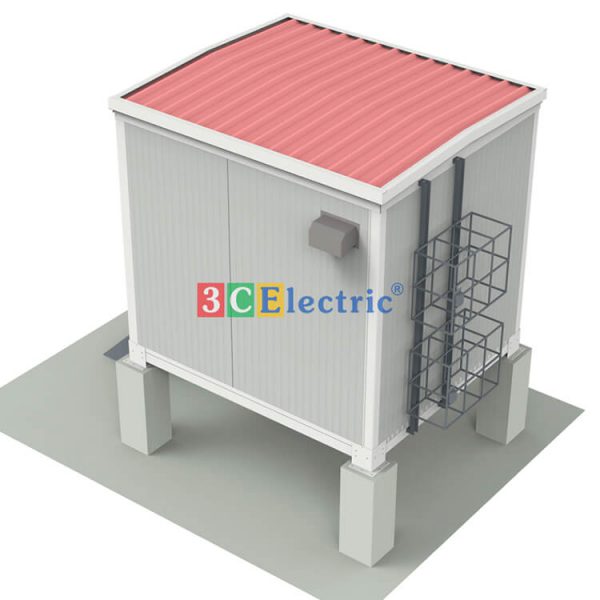

Thông số kỹ thuật chi tiết trạm bts shelter 3C-HUB2700WD3000T60, lắp tại các đầu mối thông tin lớn, các trạm hỗn hợp

12/06/2024, 14:22 GMT+7
Chỉ tiêu cách nhiệt, cách âmCách nhiệt trên 95% (ở môi trường 0 – 70°C)/ Trọng tâm thiết kế là lớp thép bên ngoài shelter và bên trong shelter không tiếp xúc trực tiếp với nhau mà chỉ liên kết gián tiếp qua lớp PU dày 60mm để đạt được cách nhiệt, cách âm cao nhất
Chỉ tiêu chống thấm, cách ẩmĐạt tiêu chuẩn IP55/ độ dốc mái 5%
Tải trọng sàn, tải trọng máiSàn 1200Kg/ m², Mái 170Kg/ m²
Chỉ tiêu an toànChống tháo 100% từ bên ngoài
Kích thước bao ngoài (HxWxD)2700x3000x3000 (+_1%)
Kích thước hữu dụng (HxWxD)mm2460x2870x2870 (+_1%)
Diện tích/ Diện tích hữu dụng/ thể tích9.0m²/ 8.27 m²/ 20.27m³
KT tâm móng (tâm bích đáy)W2840 x D2840
Khung bao đáy/khung đáy/ Bích đáyKhung bao sàn C120x120x65x3.0, có đỡ vách U60x50x3.0, thanh giữa sàn C100x50x2.5, 04 Bích 270x270x6.0 – 08 lỗ D17, hàn liên gối đỡ dầm H70, 04 gối đỡ giữa dầm bao, toàn bộ mạ nhúng nóng.
Tấm sànTấm đáy 03 lớp, Tole trên ZAM1.2-PU50-MM, có thêm lớp tăng cứng Z bên trong tấm sàn và hàn giáp mặt trên nhằm đạt độ cứng cao cho cả tấm sàn cũng như cục bộ.
Tấm váchTấm 3 lớp, trong và ngoài bằng tole mạ màu, độ dày tấm 60mm (+_2%), có gân tăng cứng bề mặt và tăng bám dính, có xương tăng cứng U50x50 ở đầu tấm bên trong làm tăng chịu lực, chịu lực của vít, bulong, tăng cứng không tiếp xúc với tole bề mặt đảm bảo cách nhiệt.
Cột gócCột góc 3 lớp, lớp trong và ngoài bằng Tole Mạ Màu 0.8mm gấp định hình, lớp giữa là PU dày 60mm, tỷ trọng 50Kg/ m³, cột đảm bảo cách nhiệ như tấm vách.

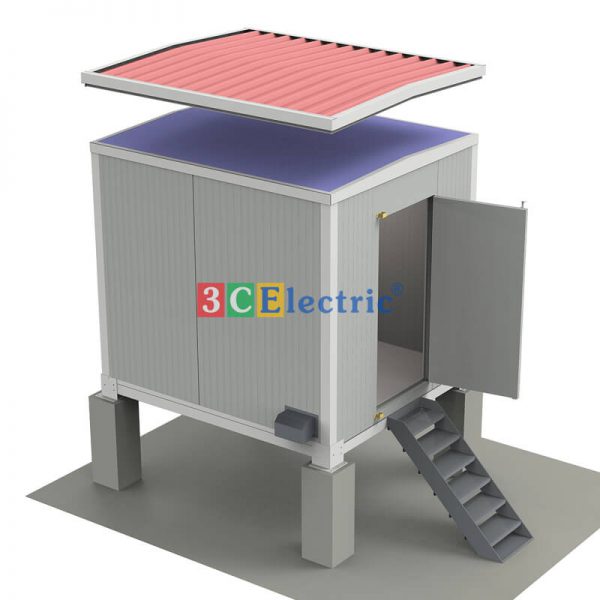

Hệ thống tấm nócHệ nóc liên kết tấm, độ dốc về 2 phía 5% (Tấm mái có độ dày tương đương tấm vách, tỷ trọng PU 50Kg/ m³) cấu trúc 3 lớp trên làm bằng tole ZAM sơn phủ tĩnh điện hoặc mạ màu dày 0.8, lớp dưới mạ màu tương tự tấm vách.
Kích thước khung cửa/cánh cửaKC-(2500x1100x60) -02 liên kết âm, PU tỷ trọng 50kg/ m³ bên trong khung, khung thiết kế Outdoor có zoang outdoor/ Cánh cửa 1990x950x50 cấu trúc tương tự tấm vách/ Khung cửa làm bằng tole ZAM/Mạ kẽm, sơn phủ tĩnh điện Outdoor
Khóa oudoor tạo lực épCụm khóa đa điểm (3 điểm) dạng Clemon, loại chuyên dụng Outdoor tạo lực ép khi khóa, có support thêm móc khóa ngoài, có nắp chống nước
Silcone Outdoor, chống tia tử ngoạiSilicone 300gram loại chống tia tử ngoại (GE N10 Hoặc tương đương)
Cao su non 3MCao su non 3M (cuôn 3000x60x3)
Các phụ kiện(Bulong, hộp đựng tài liệu, mái chống hắt, Ốp chân vách trong)

Phụ kiện cơ bản tuỳ chọn cho trạm BTS Shelter

Tên gọi/ Mã sản phẩmThông số kỹ thuật cơ bản
Tấm trải sànVải PVC chuyên dụng (1800×2350; 1.5/1.2)
Khóa số OutdoorKhóa 4 số Taiwan
Quạt thông gió 3C-F2/14001 Hộp quạt lắp 02 quạt DC48V – 140 tổng công suất một hộp 960m3/h, chống côn trùng, hắt nước + hộp chứa 02 chớp lật độc lập, lắp bên trong chống thất thoát khí lạnh khi không hoạt động.
Thanh gá dọc điều hòaTheo trục đứng C60x45;2.5, L2650 tùy chỉnh độ cao,làm bằng Tole ZAM 2.5.
Con sơn đỡ điều hòa (trường hợp không cần sử dụng cả lồng bảo hiểm, lắp cùng thanh gá dọc)Con sơn tiêu chuẩn thiết kế tùy chỉnh độ cao và k.thước máy lạnh, và 2 thanh gá phụ (máy lạnh 9000 – 18000 Btu).
Lồng điều hòa/ con sơn đỡ hàn liềnLồng bảo vệ chống tháo từ bên ngoài, tùy chỉnh độ cao, chống di dời khỏi Shelter có chống nước cho khóa, 680x900x420, làm bằng thép, con sơn chịu lực hàn liền, 02 thanh gá phụ, lắp điều hòa 9000Btu – 1800Btu.
Cầu thang ShelterCT1400×785 dày 2.5, 04 loại tháo rời (lắp ráp xử lý chống tháo), làm bằng tole ZAM dày 2.5mm.
Cầu thang ShelterCT1500x600 dày 2.5, 04 bậc mạ nhúng nóng.
Mái phụ ShelterHệ thống mái phụ lợp tole mạ màu 09 sóng 0.5mm (màu ghi sáng, đỏ nâu, xanh), đủ xà gồ, chặn mái, giá đỡ, độ dốc 5%.
Chăn tăngChân tăng bích trên 270×270 dày 6.0, Bích dưới 300×300 dày6.0 chiều cao chân 500mm, bằng thép định hình, tất cả sơn chống gỉ.
Bộ thang cáp trong (có diện tích sử dụng của Shelter từ 5 – 7m2)Thang cáp trong cấu tạo định hình U (44.45×44.45 chuẩn 1U) viền mép tăng cứng và chống cắt dây buộc, lắp kết cấu chữ H bên trong thành Shelter, gồm đồ gá lên vách, tải trọng hệ thang 200Kg.
Tủ điện tích hợp chuyên dụng cho Shelter 3C-1P63A-L/ Imax200kABộ tủ điện tích hợp trong trạm BTS 01 Pha 63A, Mitsubishi (Hoặc tương đương) phân phối 01 hệ BTS, 445x445x160 (có thể lắp trên rack 19″, tường, vách Shelter). Cắt sét 100kA/phase _8/20µs, Imax = 200kA, có LED hiển thị tình trạng.
Tủ điện tích hợp dụng cho Shelter (Chưa có cắt lọc sét) 3C-1P63A/01BBộ tủ điện tích hợp trong trạm BTS 01 Pha 63A, Mitsubishi MCB (hoặc tương đương) phân phối 01 hệ BTS, 445x445x160 (có thể lắp trên rack 19″, tường, vách Shelter).
Tủ phối nguồn DB1-1P80Cầu dao đảo 1 pha 100A, MCB 80A, Vỏ tủ Outdoor/ chống tháo, tiêu chuẩn IP50, nếu lắp trong thu dùng Thanh gá đấu dâu 2U gá MCB và cầu dao đảo, lắp lên rack 19inch.
OPEN RACK 42U Khung Omega3C-OR42B-W/, Khung Omega, chuyên dùng cho BTS, 01 blank Panel 5U, 04 Blank panel 3U, đồ gá lên vách, giá đỡ dây điện bên ngoài.
Cửa sổ luồn cápSIX holes (6) Feeder Cable Wall Entry Structure.
Bảng đồng tiếp địa3C-Cu100-M8PK (100x300x5 mạ thiếc, sứ Base, gối đỡ, dây đồng M25).
Bộ phụ kiện điện nội trạm(Xem thiết kế chi tiết, đủ chuẩn cho 02 BTS).
Thiết bị PCCCBình CO2MT5 (2x Bình 05 Kg)/ giá đỡ / tiêu lệnh.
Bộ điều khiển điều hòa, quạt thông gió3C-ACC250 (Xem chi tiết kỹ thuật).
Bộ điều khiển tích hợp BTSĐiều khiển điều hòa, quạt DC/AC, cảnh báo nhiệt độ, Báo cháy, báo khói, cảnh báo mở cửa. (xem bản chi tiết thiết kế)
Điều hòa Nhiệt độĐiều hoà Casper Inverter 9.000BTU 1 CHIỀU: Công nghệ Inverter tiết kiệm điện, 1 chiều – 9000BTU (1.0HP) – Gas R410a (điều hòa 1 chiều Inverter 01 HP).
Điều hòa Nhiệt độĐiều Hòa Daikin 9000Btu/ FTKC25TVMV 1 Chiều Inverter R32 (Bao gồm Ống đồng, bảo ôn, lắp đặt có nén áp, làm sạch bằng khí Nito).

Đặc tính nổi bật của trạm BTS Shelter:

Nhà trạm Sheltervỏ nhà máy nổ đều được 3CElectric® thiết kế theo tiêu chuẩn ngoài trời, 97% bề mặt làm bằng tole mạ màu có độ bền ngoài trời đến 30 năm, các khung viền làm bằng tole ZAM sơn phủ tĩnh điện Outdoor đảm bảo độ bền rất cao, phần còn lại các khung sàn, hệ thống giá đỡ điều hòa được mạ nhúng nóng. Các sản phẩm này thiết kế có độ bền ngoài trời tối thiểu 25 năm mà không cần bảo trì bảo dưỡng. Thiết kế Shelter tuân thủ 3 lớp, Lớp giữa bằng PU tỷ trọng cao, lớp thép (tole mạ màu) bên ngoài và bên trong liên kết với nhau gián tiếp qua lớp PU, tạo khả năng cách nhiệt hoàn toàn giữa bề mặt bên ngoài Shelter và bên trong Shelter. Thiết kế bảo đảm an ninh tối đa, chống tháo, chống cắt từ bên ngoài 100%.

Ưu điểm vượt trội của trạm shelter do 3CElectric® sản xuất:

3CElectric® là nhà sản xuất trạm BTS Shelter đầu tiên tại Việt Nam và luôn tiên phong trong việc cải tiến công nghệ để tăng chất lượng, mẫu mã sản phẩm nhằm mang đến giải pháp kỹ thuật tối ưu, khai thác hiệu quả.

  • Khả năng thích nghi với mọi địa hình. Do cấu tạo chính của trạm shelter là dạng lắp ghép từ các tấm vách panel nên dễ dàng tháo lắp và di chuyển trên mọi địa hình.
  • Khả năng cách âm, cách nhiệt, chống cháy, chống ẩm mốc, côn trùng. Vật liệu cách nhiệt PU được 3CElectric sử dụng trong sản xuất, tỉ trọng 45 – 50kg/m3 với công nghệ khuôn và máy móc chuyên dụng, hiện đại tạo thành một khối thống nhất cứng, vững có tính cách nhiệt cao.
  • Khả năng chứa và bảo vệ thiết bị. Nhờ kết cấu vững chắc mà mức chịu tải trọng của sàn trạm shelter lên đến 1.500kg/m2. Tùy thuộc vào mục đích sử dụng và số lượng thiết bị bên trong, người dùng có thể lên phương án thiết kế bố trí các thiết bị bên trong.
