Mô tả

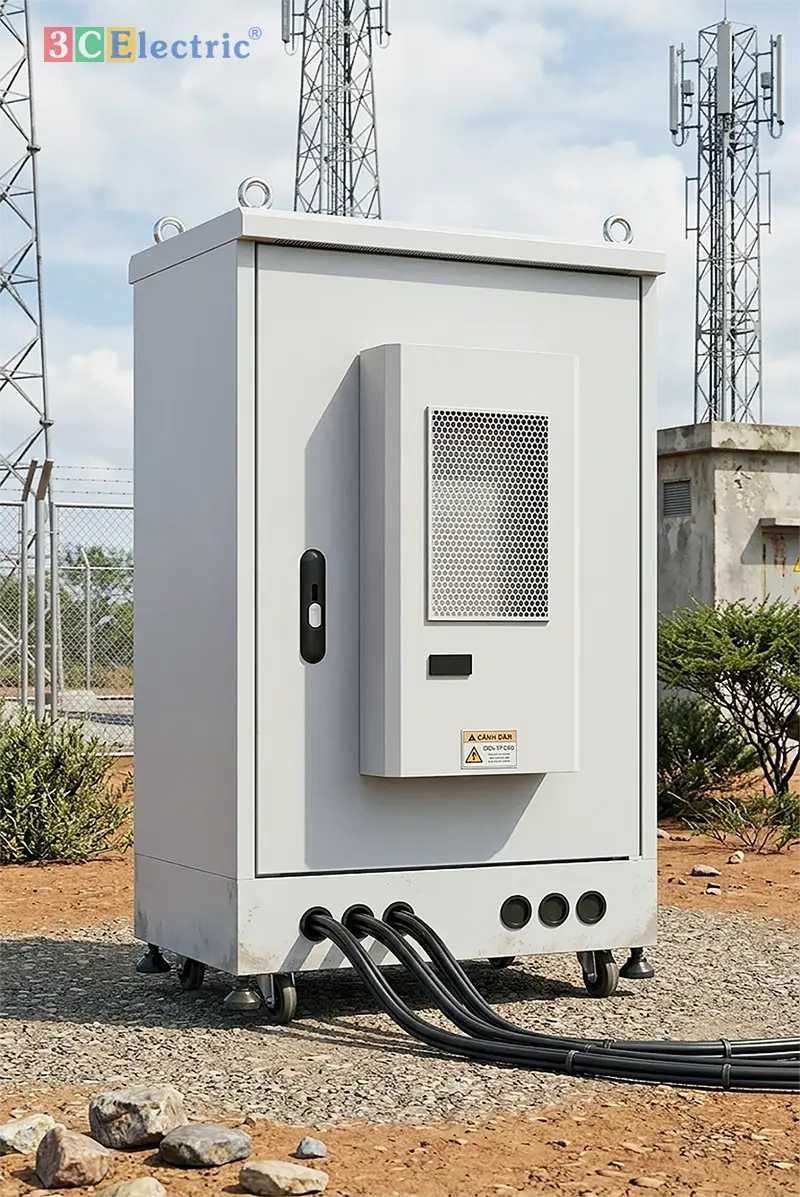

Tủ Outdoor 3C-OD1250WD705T30S-CR bảo vệ thiết bị viễn thông toàn diện
Trong kỷ nguyên kết nối 5G và hạ tầng viễn thông phát triển mạnh mẽ, việc bảo vệ các thiết bị nhạy cảm khỏi tác động khắc nghiệt của môi trường là ưu tiên hàng đầu. Tủ Outdoor 3C-OD1250WD705T30S-CR của 3CElectric tự hào là dòng tủ rack ngoài trời cao cấp, tích hợp hệ thống điều hòa và cách nhiệt 3 lớp, đảm bảo an toàn tuyệt đối cho hệ thống của bạn.
Thông số kỹ thuật chi tiết
Tủ Outdoor 3C-OD1250WD705T30S-CR, Tủ C-RAN Sử dụng điều hòa AC hoặc DC từ 600W-1000W:
| Vỏ tủ và phụ kiện cơ khí | Tủ Outdoor 3C-OD1250WD705T30S-CR | cái | 1 | 14.400.000 | |
| Kết cấu chung | Tủ thiết kế tiêu chuẩn ngoài trời, hàn liền, tất cả được làm bằng Tole mạ hợp kim Nhôm – Kẽm – Mage (Tole ZAM) có độ dày vỏ 0.8 đến 1.5mm, cấu tạo cách nhiệt 3 lớp dày 30mm (Tole 1.0-PU30-tole 0.8). tất cả được sơn phủ tĩnh điện loại outdoor màu ghi sáng | 3CElectric/ VN/ 05Yrs (bảo hành 03 năm miễn phí) | |||
| Chỉ tiêu cách nhiệt | Cách nhiệt trên 80% (ở môi trường 0 – 70°C) | ||||
| Chỉ tiêu chống thấm, cách ẩm | Đạt tiêu chuẩn IP55 | ||||
| Tải trọng sàn, tải trọng mái | Sàn 700Kg/ m2, Mái 100Kg/ m2 | ||||
| Chỉ tiêu an toàn | Chống tháo 100% từ bên ngoài | ||||
| Kích thước bao ngoài (HxWxD)mm | 1250 x 705 x 705 (± 5) | ||||
| Không gian bố trí bên trong tủ | Cấu trúc 01 khoang, hệ Rack chứa thiết bị 19″-23U, hệ thống điện phân phối, cắt sét, phụ kiện, lắp thiết bị 19″ | ||||
| K.thước hữu dụng/ Rack thiết bị |
H1025 (tương đương 23U) x W645x D645/ Chia làm 2 phần:
|
||||
| Khung và vách tủ | Hệ khung rack làm bằng tole Zam/ Ze dày 1.6, khung đáy 1.5mm, vách bao sau và 2 bên hông đều làm 3 lớp, lớp ngoài cùng tole ZAM 1.0, lớp giữa PU tỷ trong 45kg/m3 dày 30mm, lớp trong cùng tole ZAM, hoặc kẽm 0.8mm (ZAM1.0-PU30-Ze0.8). | ||||
| Khung đế | Kích thước 705 x 705 x 120 (± 2mm) gấp định hình C, làm bằng thép hợp kim (ZAM) dày 1.5 mm, hai bên hông đều cắt lỗ đi cáp chờ và có mặt bích cáp chờ (tháo lắp khi vận chuyển và lắp ráp thiết bị), mặt trước và sau cắt lỗ như 2 bên hông nhưng bích trước và sau có chớp thoáng khí outdoor | cái | 1 | ||
| Cánh cửa: gồm cánh trước và cánh sau |
Thiết kế hèm tăng cứng có gờ móc nước đảm bảo tiêu chuẩn IP55, hàn liền thành khối làm bằng thép hợp kim (Zam) dày 1.5 mm, liên kết với thân tủ bằng chốt âm Ø12. kết cấu 3 lớp (tole ZAM 1.5 – lõi PU30 – ZAM1.0) Cánh trước có hộc chứa điều hoà, có lỗ gắn ổ cắm máy phát điện, Cánh sau có hộp chớp gió |
bộ | 1 | ||
| Tấm đáy | Gồm 03 lớp và có độ dày 30mm (ZAM1.0 – PU30 – ZAM1.0), mỗi bên có 03 lỗ cáp Ø45 dọc hai bên hông, được bắt bulong xuống khung đế. | cái | 1 | ||
| Nóc tủ, và tấm trần bên trong | Làm bằng tole ZAM dày 1.2mm được dập định hình lồi lên trên 12mm tránh động nước, viền bao xung quanh nóc rông 30mm so với thân tủ và có lỗ thoát khí. Tấm trần bên trong (Tole 0.8-PU30-Tole 0.8) tấm nóc dưới có lỗ chờ chứa hộp quạt 145×285 (có bích che nếu không dùng quạt) | cái | 1 | ||
| Hệ thống khóa + Hộp bảo vệ khóa | Khóa cửa Clemon outdoor, thiết kế khóa 3 điểm dạng chốt côn tạo lực ép khi đóng, có móc khoá phụ, hộp bảo vệ. | bộ | 1 | ||
| Vận chuyển (có thể lắp sẵn và cẩu đến vị trí lắp đặt,) | 3C-ODSH1250WD705T30S-CR (bao gồm cả điều hòa, HEX)/ Tại các thành phố và thị trấn | bộ | 1 | Liên hệ | 3CElectric.VN |
| Lắp đặt hoàn thiện tại công trường | 3C-ODSH1250WD705T30S-CR (bao gồm cả điều hòa, HEX)/ Tại các thành phố và thị trấn | bộ | 1 | Liên hệ | 3CElectric.VN |
Bộ phụ kiện điện (Đồng bộ cho 1 tủ outdoor khi lắp đủ thiết bị) |
bộ | 1 | 3.840.000 | 3CElectric.VN | |
| Hộp phân phối điện-1 pha | Loại 2U-19inch tiêu chuẩn gắn rack. Bao gồm:
|
bộ | 1 | Có thể nâng cấp lên loại hộp điện 3 pha (tham khảo mục phụ kiện) | |
| Thanh đồng tiếp địa | 01 thanh đồng: cho chống sét và nối vỏ thiết bị (sử dụng dây vàng/ xanh >=M25 kết nối). ≥ 07 lỗ kết nối cáp nội bộ và cáp M35 ra bãi tiếp đại có ốc bắt sẵn trên thanh kèm theo | cái | 1 | ||
| Chiếu sáng nội trạm | Đèn LED DC 150mm, công suất <10W | cái | 1 | ||
| Ổ cắm công nghiệp | Ổ cắm ngoài trời 63A, 50-60Hz, 230V, 1 Pha – 3 cực, IP65, nghiêng 200, theo chuẩn IEC 60309/ EN 60309/ VDE 0623 … cho máy phát điện ứng cứu thông tin. Ổ cắm này được đấu nối tới MCB đầu vào máy phát điện (MCB này liên động cơ khí với MCB đầu vào điện lưới), | cái | 1 | ||
| Cảm biến khói | 48V DC, cảnh báo NC-COM | cái | 1 | ||
| Công tắc mở cửa | NO-NC-COM | cái | 1 | ||
| Ốc siết cáp PG29 | Siết cáp, giữ dây lắp tại mặt sàn tủ | cái | 6 | ||
| Đệm bịt cao su | Ø45 màu đen, lắp tại mặt ngăn cách giữa 2 khoang ACCU và khoang thiết bị, lắp tại 02 mặt bích của khung đế (các bích lắp lẫn cho cả 4 cạnh của khung đế) | cái | 6 | ||
| Phụ kiện đi kèm tủ | 6 thanh V đỡ đáy thiết bị 01 bộ cầu đấu cho tín hiệu cảnh báo, nguồn DC 48V nội tủ Bulong, ốc vít trọn bộ | bộ | 1 | ||
| Dây điện và phụ kiện đầu cos | Dây Ø10 màu đen cho kết nối dây pha Dây Ø16 màu vàng xanh kết nối dây tiếp địa nội trạm phụ kiện đầu cos, ống lồng…. | bộ | 1 | ||
Hệ thống làm mát đi kèm |
bộ | 1 | 3CElectric.VN | ||
| Hộp quạt làm mát | Hộp quạt kép gồm 2 quạt Sanyo Denki DC48V- Tổng công suất 760m3/h gắn trên Bích phù hợp với hộc chờ trên nóc tủ, có chớp lật mở ra khi quạt hoạt động | bộ | 1 | 1.380.000 | Sanyo Denki |

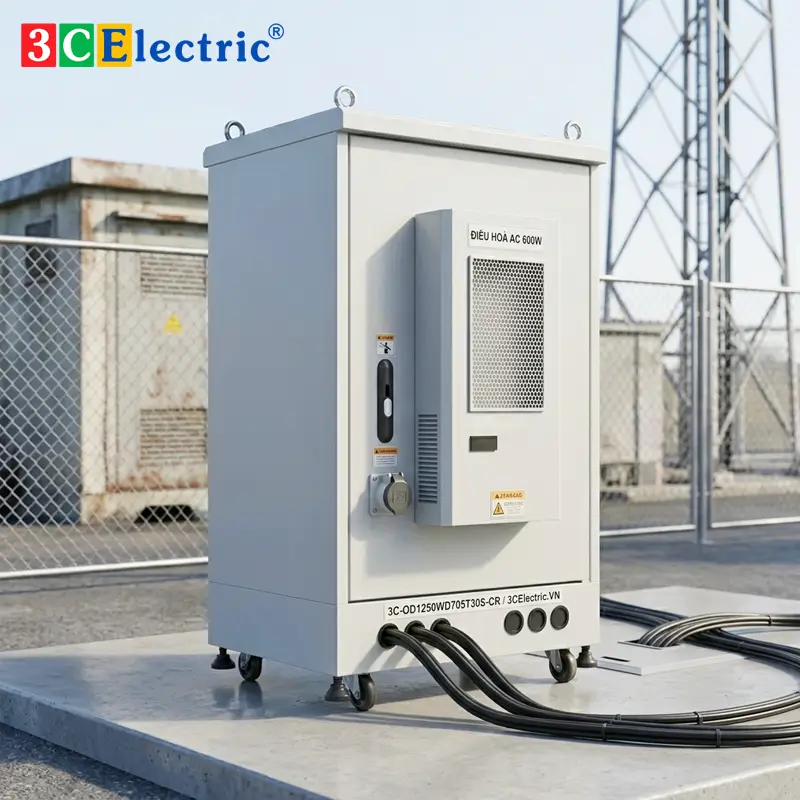

| Điều hoà làm mát AC 600W | Kích thước: 546x315x175 mm; Công suất làm mát: 600W ; công suất tiêu thụ: 300W; điện áp: 220V AC; gắn trên cánh tủ trước | cái | 1 | 9.800.000 | |
Hệ thống làm mát và phụ kiện điện đồng bộ
Khác với các dòng tủ rack thông thường, mã tủ này là một “trạm viễn thông thu nhỏ” với đầy đủ phụ kiện đi kèm:
- Điều hòa làm mát AC 600W: Gắn trực tiếp trên cánh trước, giúp giải nhiệt chủ động cho các thiết bị công suất lớn.
- Hộp phân phối điện 1 pha: Tích hợp sẵn MCB 63A (điện lưới & máy phát), thiết bị chống sét lan truyền (SPD) dòng cắt 50kA và ổ cắm đa năng.
- Hệ thống cảm biến thông minh: Bao gồm cảm biến khói DC 48V và công tắc mở cửa (NO-NC-COM) giúp giám sát trạm từ xa hiệu quả.
- Chiếu sáng & Tiếp địa: Đèn LED nội tủ và thanh đồng tiếp địa chuyên dụng đạt chuẩn kỹ thuật.
Ưu điểm khi lựa chọn Tủ Outdoor của 3CElectric
- Thiết kế tối ưu cho Ắc quy: Khoang dưới rộng rãi, linh hoạt cho cả ắc quy Axit chì hoặc ắc quy Lithium.
- Dễ dàng vận chuyển & Lắp đặt: Thiết kế cho phép cẩu nguyên khối đến vị trí lắp đặt, tiết kiệm thời gian thi công tại hiện trường.
- Độ bền vượt thời gian: Sự kết hợp giữa Tole ZAM và sơn tĩnh điện Outdoor giúp tủ chống chọi tốt với mọi điều kiện thời thiết và môi trường.
Ứng dụng thực tế
- Tủ Outdoor 3C-OD1250WD705T30S-CR là lựa chọn hàng đầu cho:
- Các trạm BTS viễn thông (4G, 5G).
- Hệ thống camera giám sát đô thị, cao tốc.
- Trạm quan trắc môi trường và các dự án điện năng lượng mặt trời.
- Hệ thống điều khiển tự động hóa ngoài trời tại các khu công nghiệp.
Kết luận
Với mức giá đầu tư hợp lý cho một giải pháp trọn gói bao gồm cả vỏ tủ cách nhiệt, điều hòa và hệ thống điện, Tủ Outdoor 3C-OD1250WD705T30S-CR chính là sự đầu tư bền vững cho hạ tầng của quý vị.
Liên hệ ngay với 3CElectric để nhận báo giá chi tiết và tư vấn kỹ thuật!
