| TÊN GỌI/ MÃ SẢN PHẨM | THÔNG SỐ KỸ THUẬT CƠ BẢN | ĐV/ chi tiết | SL/chi tiết | Hãng SX/ Bảo hành/ ghi chú |

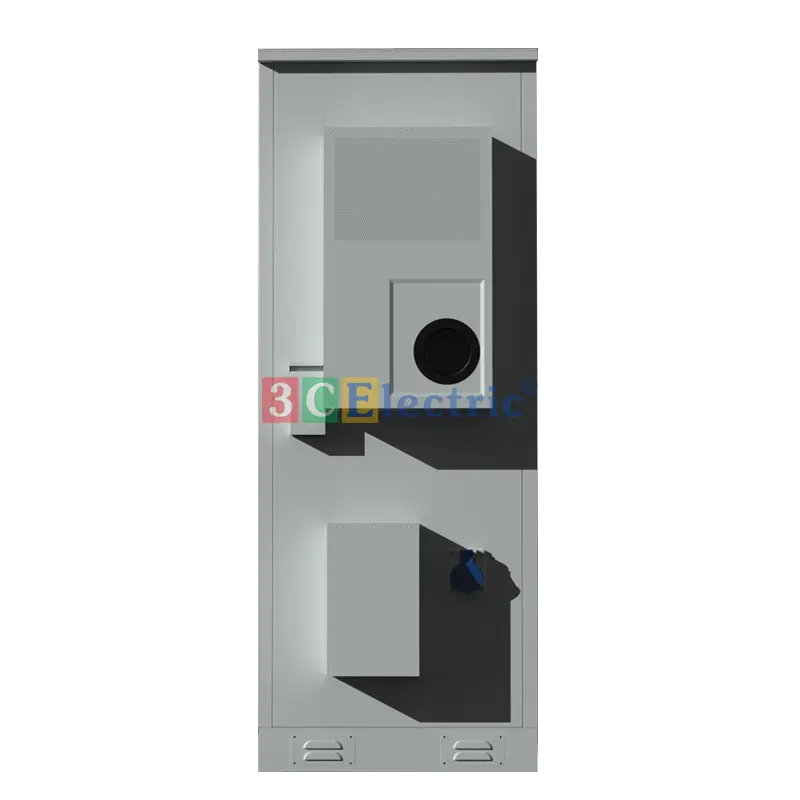

| Outdoor BTS: 2 khoang độc lập hàn liền khối, 3C-OD1950W750D700T30B-M (Khoang thiết bị sử dụng Heat exchange 120W, khoang ACCU sử dụng điều hòa DC 48V/ từ 300W đến 600W) | ||||
| Trạm BTS Outdoor | 3C-OD1950W750D700T30B-M | cái | 1 | |
| Vỏ tủ và phụ kiện cơ khí | 3C-OD1950W750D700T30B-M | 3CElectric/ VN/ 05Yrs | ||
| Kết cấu chung | Tủ thiết kế tiêu chuẩn ngoài trời, hàn liền khối thân chính, tất cả được làm bằng Tole mạ hợp kim Nhôm-Kẽm-Mage (Tole ZAM) có độ dày 1.0 đến 1.50mm, tủ chia 2 khoang riêng biệt một khoang có cách nhiệt và một khoang không có; tất cả được sơn phủ tĩnh điện loại outdoor màu ghi sáng (Sơn Jotun màu 9002) | (bảo hành 02 năm miễn phí) | ||
| Chỉ tiêu cách nhiệt | Cách nhiệt trên 80% với khoang có 3 lớp (ở môi trường 0 – 70 độ C, tại ngăn chưa ACCU có cách nhiệt) | |||
| Chỉ tiêu chống thấm, cách ẩm | Đạt tiêu chuẩn IP55 | |||
| Tải trọng thiết kế | 600kg | |||
| Chỉ tiêu an toàn | Chống tháo 100% từ bên ngoài | |||
| Kích thước bao ngoài (HxWxD)mm | 1950 x 750 x 700 (± 5) | |||
| Kích thước hữu dụng khoang trên/ Rack thiết bị/ Cấu tạo thân tủ | H1165 (26.2 U) x W747x D697/ hệ thống khung rack 19″-26U làm băng tole ZAM dày 1.5mm/ cấu tạo một lớp thép làm băng tole ZAM hoặc tole mạ kẽm dày 1.0mm | |||
| Kích thước hữu dụng khoang dưới/ Rack chứa Ắc quy/ Cấu tạo thân tủ | H610 (13.7 U) x W690x D640/ Hệ thống khung Rack 19″-13U làm bằng tole ZAM dày 1.5mm/ Cấu tạo thân tủ 3 lớp lớp ngoài làm băng tole ZAM hoặc mạ kẽm dày 1.0mm, lớp trong làm tole 0.8mm, lớp giữa PU dày 30mm tỷ trong 50kg/m3 | |||
| Khung đế hàn liền với thân | Kích thước 752 x702 x 120 (± 2 mm) gấp định hình C, làm bằng toel ZAM hoặc mạ kẽm dày 1.5mm, 2 mặt bên cắt lỗ đi cáp chờ và 2 mặt trước và sau cắt lỗ kỹ thuật vận chuyển (xe nâng tay hoặc xe Nâng) có mặt bích che. | |||
| Cánh cửa | Thiết kế hèm tăng cứng có gờ móc nước đảm bảo tiêu chuẩn IP55, hàn liền thành khối làm bằng tole ZAM hoặc mạ kẽm dày 1.0 mm, , liên kết với thân tủ bằng chốt âm Ø12. Nửa trên cánh 1 lớp gắn thiết bị HEX. Nửa dưới cấu tạo 3 lớp dày 30mm (Tole 1.0 – PU30- Tole 0.8) chứa điều hòa không khí và Ổ cắm công nghiệp 63A dùng cho máy phát điện (hộp bảo vệ). Có chốt hãm cánh khi mở. | |||
| Tấm đáy + Vách ngăn khoang | Gồm 03 lớp và có độ dày 30mm (ZAM 1.0-PU30-ZAM1.0), mỗi bên có 05 lỗ cáp Ø45 dọc 2 giáp 2 bên hông, được bắt bulong xuống khung đế. PU tỷ trọng 45 kg/ m³ | |||
| Nóc tủ | Nóc tủ làm bằng tole ZAM dày 1.2mm được dập định hình lồi lên trên 12mm tránh đọng nước, hàn liền với thân tủ | |||
| Hệ thống khóa + Hộp bảo vệ khóa | Khóa cửa Clemon outdoor, thiết kế khóa 3 điểm dạng chốt côn tạo lực ép khi đóng, có móc kháo phụ, hộp bảo vệ. | bộ | 1 | |
| Phụ kiện | 12 thanh V38x40-L450 đỡ Ắc quy, thiết bị làm bằng toel ZAM hoặc mạ kẽm dày 1.2mm, 01 hộp Silicone 300Gr chống tia tử ngoại, 50 bộ bulong và Ecu cài M6. | gói | 1 | |
| Vận chuyển (có thể lắp sẵn và cẩu đến vị trí lắp đặt) | 3C-OD1950W750D700T30B-M (bao gồm cả điều hòa, HEX)/ Tại các thành phố và thị trấn | bộ | 1 | 3CElectric.VN |
| Lắp đặt hoàn thiện tại công trường | 3C-OD1950W750D700T30B-M (bao gồm cả điều hòa, HEX)/ Tại các thành phố và thị trấn | bộ | 1 | 3CElectric.VN |
